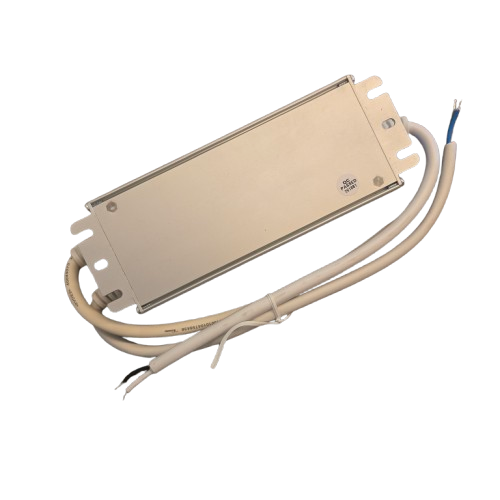

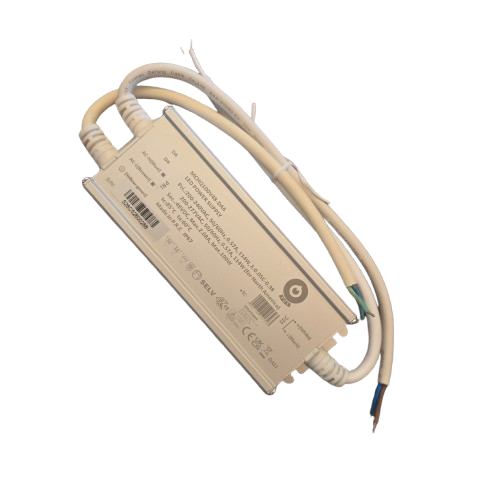

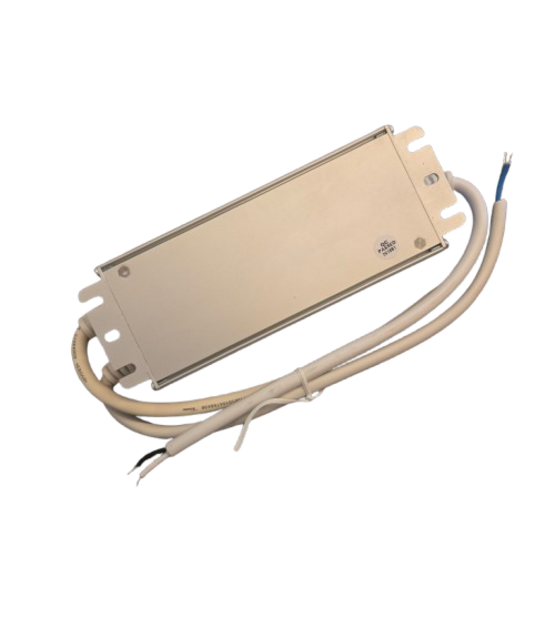

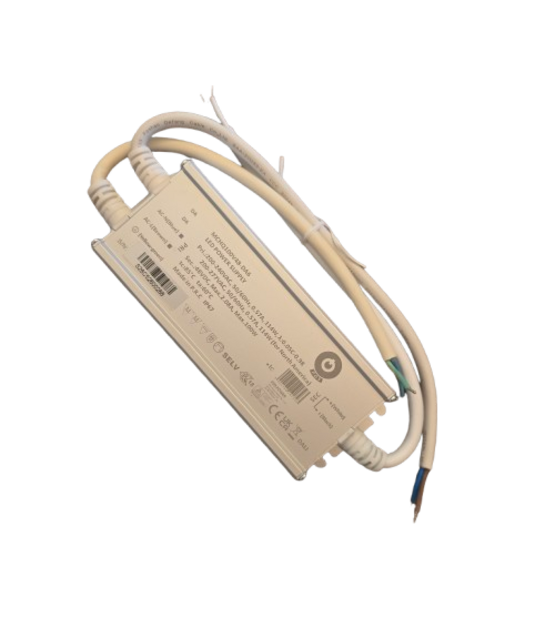

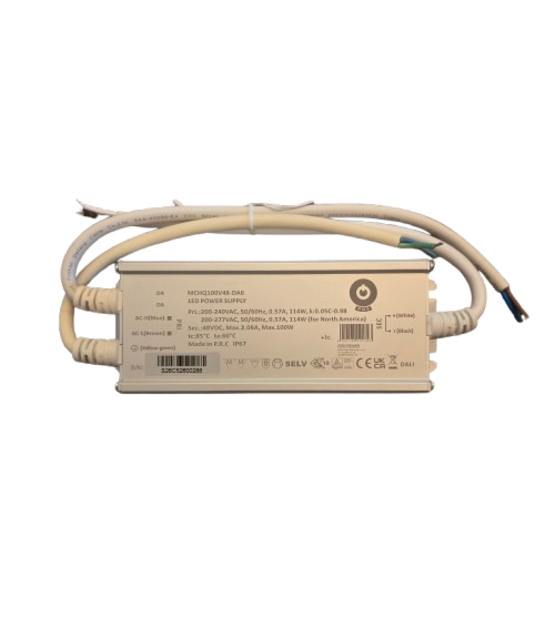

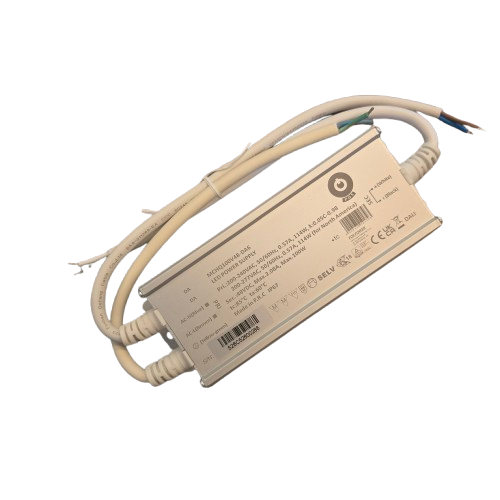

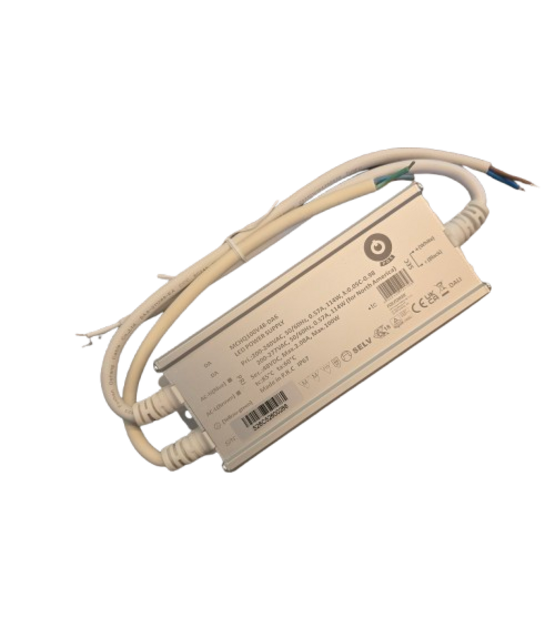

POS Power DALI-2 LED Voeding 48V 100W IP67 – MCHQ100V48-DA6

De POS Power MCHQ100V48-DA6 is een professionele 48V DALI-2 LED voeding van 100W voor het voeden en dimmen van 48V LED-strips en LED-modules. De Constant Voltage LED driver levert een stabiele 48V DC uitgangsspanning, maximaal 2,08 ampère en een totaal uitgangsvermogen van 100 watt.

Dankzij de geïntegreerde DALI-2.0 DT6 interface kan de aangesloten LED-verlichting rechtstreeks vanuit een professioneel DALI-lichtregelsysteem worden aangestuurd en gedimd. Met een zeer groot dimbereik van 0,1 tot 100% is een nauwkeurige regeling van de lichtsterkte mogelijk.

De robuuste metalen behuizing is intern ingegoten en heeft een IP67-classificatie. In combinatie met actieve PFC, een typische efficiëntie van 93%, uitgebreide elektronische beveiligingen en 5 jaar garantie is de MCHQ100V48-DA6 zeer geschikt voor professionele en hoogwaardige 48V LED-installaties.

Professionele 48V Constant Voltage DALI driver van 100W

De MCHQ100V48-DA6 werkt volgens het Constant Voltage (CV) principe en levert een constante uitgangsspanning van 48V DC.

Met een maximaal uitgangsvermogen van 100W en een nominale uitgangsstroom van 2,08A is deze voeding geschikt voor verschillende typen 48V LED-strips en LED-modules.

De verhouding is:

48V × 2,08A = circa 100W

Door te werken met 48V is voor hetzelfde vermogen minder stroom nodig dan bij 12V of 24V. Dit maakt 48V bijzonder interessant voor langere LED-strips en professionele lichtlijnen.

Geïntegreerde DALI-2.0 DT6 dimfunctie

De POS Power MCHQ100V48-DA6 beschikt over een geïntegreerde DALI-2.0 Device Type 6 (DT6) interface.

DALI staat voor Digital Addressable Lighting Interface en wordt veel toegepast in professionele lichtregelsystemen.

Via DALI kan de aangesloten verlichting centraal worden aangestuurd en nauwkeurig worden gedimd. Hierdoor is deze voeding geschikt voor toepassingen in onder andere:

• woningen;

• winkels;

• showrooms;

• horeca;

• hotels;

• kantoren;

• utiliteitsbouw;

• architecturale projecten;

• maatwerkinterieurs.

Omdat de DALI-regeling rechtstreeks in de voeding is geïntegreerd, is bij normale DALI-aansturing geen afzonderlijke LED-dimmer tussen de voeding en de LED-strip nodig.

Dimbereik van 0,1 tot 100%

Volgens de fabrikant ondersteunt de MCHQ100V48-DA6 een dimbereik van 0,1 tot 100%.

Hierdoor kan de lichtsterkte zeer nauwkeurig worden geregeld, van een zeer laag niveau tot volledige lichtopbrengst.

Dit is met name interessant voor professionele installaties waarbij subtiele lichtregeling gewenst is, zoals sfeerverlichting, horeca, hotels, luxe woningen en architecturale toepassingen.

Belangrijkste eigenschappen

• Merk: POS Power

• Model: MCHQ100V48-DA6

• Producttype: Power Supply / LED Driver / Industrial Power Supply

• Type uitgang: Constant Voltage

• Uitgangsspanning: 48V DC

• Maximaal vermogen: 100W

• Nominale uitgangsstroom: 2,08A

• Dimbaar: Ja

• Dimprotocol: DALI

• DALI-versie: DALI-2.0

• DALI Device Type: DT6

• Dimbereik: 0,1 – 100%

• AC ingang: 200 – 277VAC

• Beschermingsklasse: IP67

• Elektrische beschermingsklasse: Klasse II

• Actieve PFC: Ja

• Typische efficiëntie: 93%

• Nullastverbruik: ≤0,5W

• Metalen behuizing

• Intern ingegoten

• Passieve koeling

• Bedrijfstemperatuur: -40°C tot +70°C

• Opbouwmontage

• 5 jaar garantie

Waarom kiezen voor een 48V LED voeding?

Een belangrijk voordeel van 48V LED-verlichting is de lagere stroomsterkte bij hetzelfde vermogen.

Bij ongeveer 100W geldt:

• 48V = circa 2,08A

• 24V = circa 4,17A

• 12V = circa 8,33A

Een 48V installatie vraagt dus ongeveer de helft van de stroom van een vergelijkbare 24V installatie.

Dit biedt verschillende voordelen:

• minder spanningsverlies over bekabeling;

• lagere stroombelasting van kabels;

• lagere belasting van connectoren;

• efficiëntere vermogensoverdracht;

• geschikt voor langere LED-strips;

• ideaal voor lange lichtlijnen.

Vooral bij langere kabeltrajecten en grotere installaties is 48V daarom een interessante keuze.

Hoeveel meter 48V LED-strip kan ik aansluiten?

Hoeveel meter LED-strip kan worden aangesloten, hangt af van het opgenomen vermogen per meter.

LED-strip van 6W per meter

14 meter × 6W = 84W

Dit valt binnen de capaciteit van de voeding.

LED-strip van 8W per meter

11 meter × 8W = 88W

Ook hiervoor beschikt de MCHQ100V48-DA6 over voldoende vermogen.

LED-strip van 10W per meter

9 meter × 10W = 90W

Ook deze belasting valt binnen de capaciteit.

LED-strip van 12W per meter

7 meter × 12W = 84W

Ook dit is een passende belasting.

LED-strip van 14,4W per meter

6 meter × 14,4W = 86,4W

Ook hiervoor beschikt de voeding over voldoende vermogen.

Voor een betrouwbare en duurzame installatie adviseren wij om enige vermogensreserve aan te houden en de voeding niet structureel op het absolute maximum van 100W te belasten.

Let op bij langere LED-striplengtes

Hoewel 48V zeer geschikt is voor langere LED-strips, moet ook bij deze spanning rekening worden gehouden met spanningsverlies en de maximale stroombelasting van de strip.

Belangrijke aandachtspunten zijn:

• lengte van de LED-strip;

• vermogen per meter;

• maximale doorvoerstroom van de LED-strip;

• kabeldoorsnede;

• kabellengte;

• connectoren;

• aantal voedingspunten.

Bij langere lichtlijnen kan het noodzakelijk zijn om de LED-strip op meerdere plaatsen te voeden.

IP67 en intern ingegoten metalen behuizing

De POS Power MCHQ100V48-DA6 heeft een robuuste metalen behuizing en is intern ingegoten.

De voeding beschikt over een IP67-classificatie en biedt daarmee een hoge bescherming tegen stof en vocht.

Hierdoor is de driver geschikt voor uiteenlopende toepassingen waar een standaard IP20 voeding onvoldoende bescherming biedt.

Mogelijke toepassingen zijn:

• professionele binnenverlichting;

• overkappingen;

• gevelverlichting;

• buitenverlichting;

• lichtreclame;

• vochtige technische omgevingen;

• architecturale verlichting;

• commerciële projecten.

Let op: IP67 van de voeding betekent niet automatisch dat de complete installatie waterdicht is. Ook kabelverbindingen, connectoren en aansluitingen moeten correct tegen vocht worden beschermd.

Hoge efficiëntie van 93%

De MCHQ100V48-DA6 heeft een typische efficiëntie van 93%.

Dit betekent dat slechts een relatief klein deel van het opgenomen vermogen verloren gaat als warmte.

Daarnaast bedraagt het nullastverbruik volgens de technische specificaties maximaal 0,5W.

De combinatie van een hoge efficiëntie en actieve PFC maakt deze voeding bijzonder geschikt voor professionele installaties.

Actieve PFC

De voeding beschikt over ingebouwde actieve Power Factor Correction (PFC).

Dit is met name relevant bij professionele lichtinstallaties waarin meerdere LED-drivers worden toegepast.

Uitgebreide elektronische beveiligingen

De MCHQ100V48-DA6 beschikt over verschillende geïntegreerde beveiligingen.

Kortsluitbeveiliging
Bij kortsluiting schakelt de driver over naar hiccup mode. Wanneer de foutconditie is verdwenen, herstelt de voeding automatisch.

Overbelasting / overstroom
Ook bij overbelasting werkt de driver in hiccup mode en kan deze automatisch herstellen nadat de fout is verholpen.

Overspanningsbeveiliging
Bij overspanning wordt hiccup mode geactiveerd en kan de voeding automatisch herstellen.

Overtemperatuurbeveiliging
Wanneer de temperatuur te hoog oploopt, wordt de uitgangsspanning uitgeschakeld. Na herstel van de foutconditie moet de voeding opnieuw worden ingeschakeld.

Geschikt voor temperaturen van -40°C tot +70°C

Deze professionele LED driver heeft een zeer breed bedrijfstemperatuurbereik:

-40°C tot +70°C

Voor opslag geldt:

-40°C tot +85°C bij 5 tot 85% relatieve luchtvochtigheid

Hierdoor is de voeding geschikt voor uiteenlopende professionele en technische toepassingen.

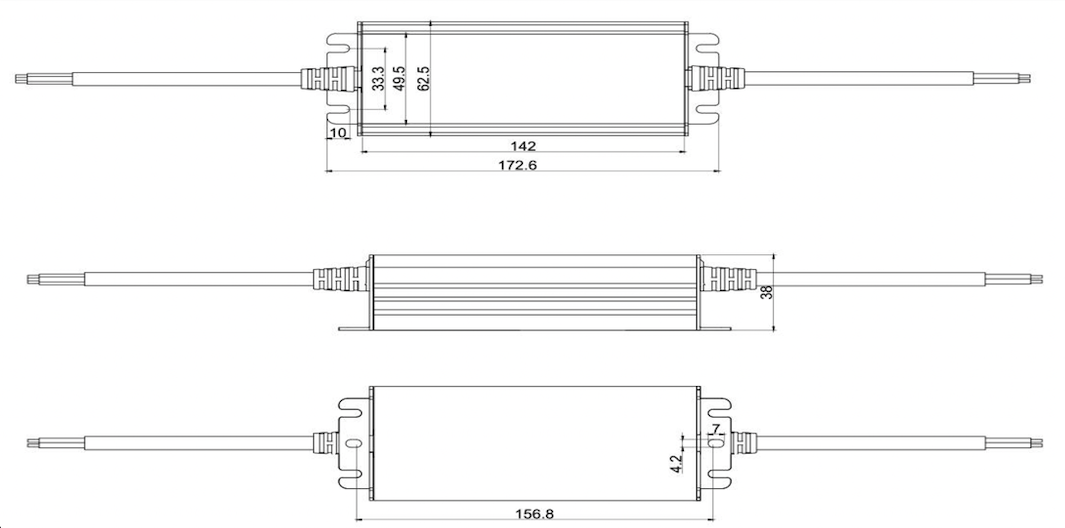

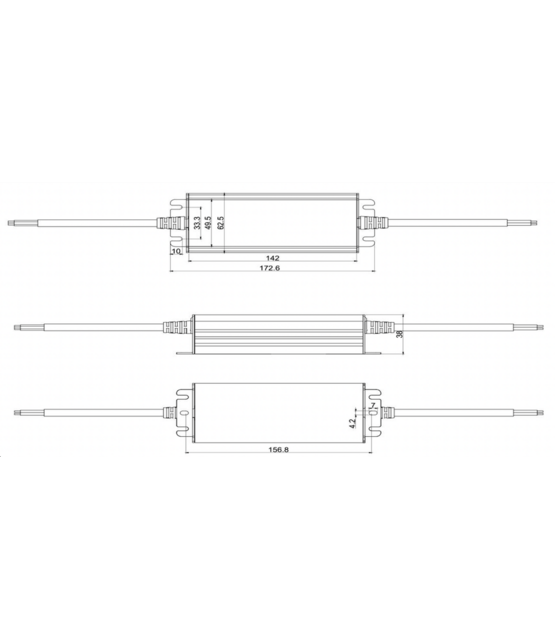

Compacte metalen behuizing

De MCHQ100V48-DA6 heeft ondanks zijn robuuste IP67-uitvoering relatief compacte afmetingen:

172,6 × 62,5 × 38 mm

Het gewicht bedraagt circa 0,66 kg.

De driver is bedoeld voor opbouwmontage.

Waarvoor gebruikt u de MCHQ100V48-DA6?

Deze 48V 100W DALI LED driver is onder andere geschikt voor:

48V LED-strips
Voor het voeden en digitaal dimmen van geschikte 48V Constant Voltage LED-strips.

Professionele DALI-installaties
Voor integratie in DALI-lichtregelsystemen.

Lange lichtlijnen
De relatief lage stroomsterkte maakt 48V interessant voor langere LED-installaties.

Indirecte verlichting
Voor koven, plafonds, wanden en architecturale verlichting.

Winkels en showrooms
Voor professioneel regelbare lichtlijnen en accentverlichting.

Hotels en horeca
Voor sfeerverlichting met nauwkeurige digitale dimregeling.

Kantoren en utiliteitsbouw
Voor professionele en centraal aangestuurde verlichting.

Buiten- en gevelverlichting
Dankzij de IP67-behuizing toepasbaar in veeleisende omstandigheden, mits ook de rest van de installatie correct tegen vocht wordt beschermd.

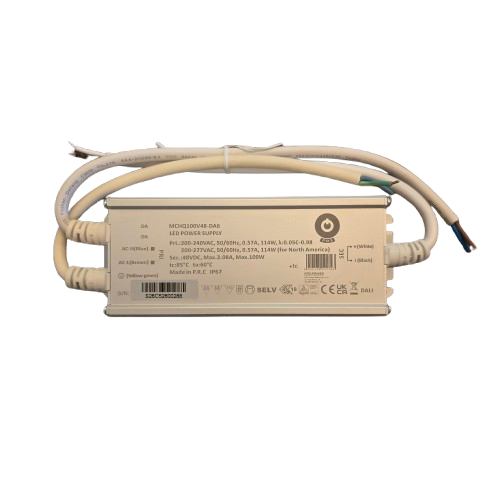

Aansluiten van de MCHQ100V48-DA6

Aan de primaire zijde wordt de voeding aangesloten op de netspanning van 200 – 277VAC en de DALI-bus.

Aan de secundaire zijde levert de driver een constante 48V DC uitgangsspanning.

Controleer vóór installatie altijd:

1. of de LED-strip geschikt is voor 48V DC;

2. het totale opgenomen vermogen;

3. of het aangesloten vermogen onder 100W blijft;

4. of de uitgangsstroom van 2,08A niet wordt overschreden;

5. de juiste polariteit;

6. de correcte DALI-aansluiting;

7. de benodigde kabeldoorsnede;

8. eventueel spanningsverlies;

9. de maximale belasting van kabels en connectoren;

10. of meerdere voedingspunten noodzakelijk zijn.

Technische specificaties

Veiligheids- en EMC-normen

Volgens de technische specificaties voldoet de MCHQ100V48-DA6 onder andere aan:

• TUV ENEC18 EN 61347-2-13:2014+A1

• TUV ENEC18 EN 61347-1:2015+A1

• TUV ENEC18 EN IEC 62384:2020

• TUV EN IEC 55015:2019+A11

• TUV EN IEC 61547:2023

• TUV EN IEC 61000-3-2:2019+A1+A2

• TUV EN 61000-3-3:2013+A1+A2

Veelgestelde vragen

Hoeveel vermogen levert de MCHQ100V48-DA6?

De driver levert maximaal 100 watt bij 48V DC met een nominale uitgangsstroom van 2,08A.

Is deze voeding geschikt voor 48V LED-strips?

Ja. De voeding is ontwikkeld voor 48V Constant Voltage LED-verlichting, waaronder geschikte 48V LED-strips en LED-modules.

Heb ik een aparte DALI-dimmer nodig?

Nee. De MCHQ100V48-DA6 heeft een geïntegreerde DALI-2.0 DT6 interface en kan rechtstreeks vanuit een geschikt DALI-systeem worden aangestuurd.

Wat is het dimbereik?

Volgens de fabrikant bedraagt het dimbereik 0,1 tot 100%.

Kan ik een normale 230V wanddimmer gebruiken?

Nee. Deze driver is bedoeld voor digitale DALI-aansturing en niet voor fase-aansnijding of fase-afsnijding via een traditionele 230V LED-dimmer.

Is deze voeding geschikt voor buitengebruik?

De voeding heeft een IP67-classificatie en een ingegoten metalen behuizing. Hierdoor kan de driver worden toegepast in veeleisende omstandigheden waar bescherming tegen stof en vocht nodig is.

Ook alle aansluitingen en kabelverbindingen moeten correct tegen vocht worden beschermd.

Wat is het voordeel van 48V ten opzichte van 24V?

Bij ongeveer 100W bedraagt de stroom bij 48V slechts circa 2,08A. Bij 24V zou voor hetzelfde vermogen ongeveer 4,17A nodig zijn.

De lagere stroomsterkte helpt spanningsverlies en stroombelasting van de bekabeling te beperken.

Wat betekent DALI DT6?

DALI Device Type 6 (DT6) is bedoeld voor digitale regeling van de lichtsterkte van LED-drivers.

Kan ik hiermee een Dual White of Tunable White LED-strip regelen?

Niet als afzonderlijk regelbare Tunable White oplossing. Deze DT6-driver regelt de lichtintensiteit. Voor afzonderlijke regeling van warmwit en koudwit is een daarvoor geschikte meerkanaals- of DALI DT8 Tunable White oplossing nodig.

POS Power MCHQ100V48-DA6 kopen?

Zoekt u een professionele DALI LED voeding 48V 100W voor een dimbare 48V LED-installatie? De POS Power MCHQ100V48-DA6 combineert 48V DC, 100W uitgangsvermogen, 2,08A, DALI-2.0 DT6, IP67 en actieve PFC in één compacte en robuuste LED driver.

Met een dimbereik van 0,1 tot 100%, typische efficiëntie van 93%, ingegoten metalen behuizing en 5 jaar garantie is deze voeding bijzonder geschikt voor hoogwaardige residentiële en professionele LED-projecten.

Bij LED-Gigant kunt u deze DALI voeding combineren met geschikte 48V LED-strips, aluminium LED-profielen, bekabeling, aansluitmaterialen en professionele DALI-componenten.
