48V DALI-2 LED Voeding 240W IP20 met PUSH Dim – 5A

Download hier de specsheet.

Deze professionele 48V DALI-2 LED voeding van 240W is ontwikkeld voor het voeden en dimmen van krachtige 48V LED-strips en LED-modules. De driver levert een stabiele 48V DC uitgangsspanning, een maximale uitgangsstroom van 5 ampère en beschikt over zowel DALI-2 DT6 als PUSH dimming.

Dankzij de geïntegreerde DALI-2 interface en push-dim functie is deze LED driver geschikt voor zowel uitgebreide professionele lichtregelsystemen als installaties waarbij de verlichting eenvoudig via een pulsdrukker wordt bediend. Met een maximaal vermogen van 240 watt biedt deze uitvoering veel capaciteit voor grotere en langere 48V LED-stripinstallaties.

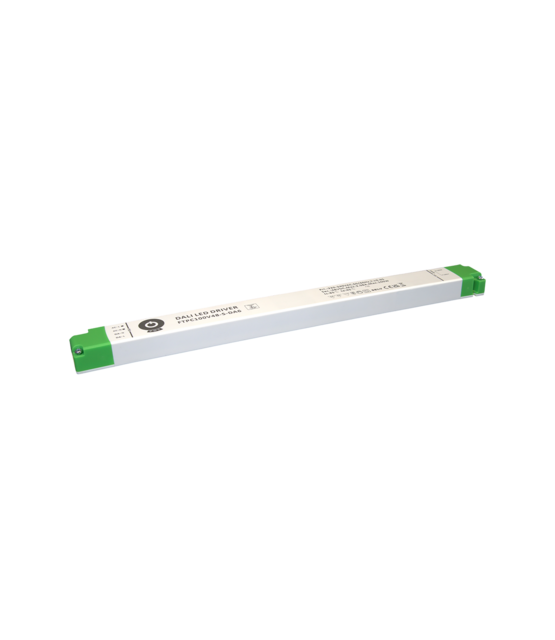

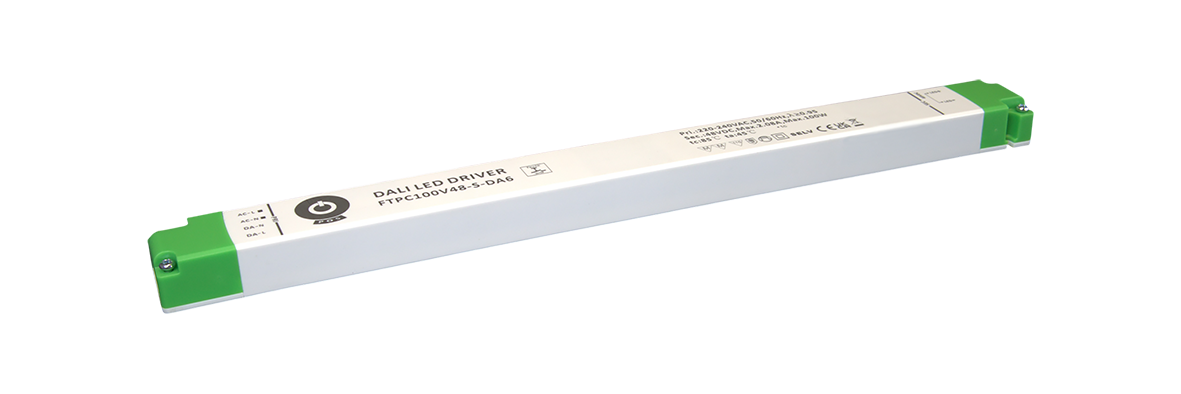

De voeding is uitgevoerd in een lineaire kunststof behuizing en heeft een IP20-classificatie, waardoor deze met name geschikt is voor droge binnenruimtes.

Professionele 48V Constant Voltage LED driver van 240W

Deze voeding werkt volgens het Constant Voltage (CV) principe en levert een stabiele uitgangsspanning van 48V DC.

Met een maximaal uitgangsvermogen van 240 watt en een maximale uitgangsstroom van 5 ampère is deze driver geschikt voor krachtige 48V LED-strips, LED-modules en andere LED-producten die op een constante spanning van 48V DC werken.

De verhouding tussen spanning, stroom en vermogen is:

48V × 5A = 240W

De uitgang wordt via PWM geregeld, waardoor de aangesloten LED-verlichting nauwkeurig kan worden gedimd.

DALI-2 DT6 én PUSH dimming

Een belangrijk voordeel van deze 48V 240W LED voeding is dat twee verschillende dimmethodes worden ondersteund.

DALI-2 DT6
De ingebouwde DALI-2 interface maakt digitale aansturing vanuit een professioneel DALI-lichtregelsysteem mogelijk. Dit is ideaal voor winkels, kantoren, hotels, restaurants, showrooms, utiliteitsbouw en hoogwaardige woningbouw.

PUSH dimming
Naast DALI beschikt de voeding over een PUSH-dimfunctie. Hiermee kan de aangesloten verlichting via een geschikte pulsdrukker worden geschakeld en gedimd.

Hierdoor kan dezelfde driver zowel binnen uitgebreide DALI-installaties als in eenvoudigere PUSH-dim installaties worden toegepast.

Dimbereik van 1 tot 100%

De driver ondersteunt een breed dimbereik van 1 tot 100%.

Hierdoor kan de aangesloten 48V LED-verlichting vanaf een laag lichtniveau tot volledige lichtsterkte worden geregeld.

Dit maakt de voeding bijzonder geschikt voor toepassingen waarbij nauwkeurige lichtregeling belangrijk is, zoals:

• sfeerverlichting;

• indirecte verlichting;

• architecturale verlichting;

• horeca en hotels;

• winkels en showrooms;

• kantoren;

• hoogwaardige woningbouw;

• professionele projectverlichting.

Belangrijkste eigenschappen

• Producttype: Power Supply / LED Driver / Industrial Power Supply

• Type uitgang: Constant Voltage / PWM

• Uitgangsspanning: 48V DC

• Maximaal vermogen: 240W

• Maximale uitgangsstroom: 5A

• Dimbaar: Ja

• Dimprotocollen: DALI + PUSH

• DALI-versie: DALI-2

• DALI Device Type: DT6

• Dimbereik: 1 – 100%

• Beschermingsklasse: IP20

• Elektrische beschermingsklasse: Klasse II

• Actieve PFC: Ja

• Lineaire kunststof behuizing

• Passieve koeling

• Geschikt voor opbouwmontage

• Geschikt voor krachtige 48V LED-strips

• 5 jaar garantie

Ideaal voor grote 48V LED-stripinstallaties

Met een maximaal uitgangsvermogen van 240W is deze DALI-driver ontwikkeld voor grotere LED-installaties.

Bij 48V bedraagt de maximale uitgangsstroom slechts:

240W ÷ 48V = 5A

Ter vergelijking vraagt hetzelfde vermogen bij lagere spanningen aanzienlijk meer stroom:

• 240W bij 48V = 5A

• 240W bij 24V = 10A

• 240W bij 12V = 20A

De relatief lage stroomsterkte is één van de belangrijkste voordelen van 48V LED-verlichting. Hierdoor kan spanningsverlies over de bekabeling worden beperkt en kunnen grotere vermogens efficiënter worden getransporteerd.

Hoeveel meter 48V LED-strip kan ik aansluiten?

Hoeveel meter LED-strip kan worden aangesloten, hangt af van het vermogen per meter.

LED-strip van 8W per meter

25 meter × 8W = 200W

Deze belasting valt binnen de capaciteit van de 240W voeding.

LED-strip van 10W per meter

20 meter × 10W = 200W

Ook hiervoor biedt de voeding voldoende vermogen.

LED-strip van 12W per meter

18 meter × 12W = 216W

Ook deze belasting blijft binnen de maximale capaciteit.

LED-strip van 14,4W per meter

15 meter × 14,4W = 216W

Ook dit is een geschikte belasting voor deze 240W driver.

Voor een betrouwbare en duurzame installatie adviseren wij voldoende vermogensreserve aan te houden en de voeding niet structureel op zijn absolute maximale vermogen te belasten.

Waarom kiezen voor 48V LED-verlichting?

48V wordt steeds vaker toegepast bij professionele LED-stripinstallaties waarbij grotere lengtes en vermogens nodig zijn.

Ten opzichte van 12V en 24V biedt een 48V installatie verschillende voordelen:

• lagere stroomsterkte bij hetzelfde vermogen;

• minder spanningsverlies over de bekabeling;

• geschikt voor langere LED-strips;

• efficiëntere vermogensoverdracht;

• minder zware stroombelasting van bekabeling;

• ideaal voor lange lichtlijnen;

• geschikt voor grote professionele LED-projecten.

Met name bij een krachtige 240W LED voeding wordt het voordeel van 48V duidelijk.

Eén driver voor DALI én pulsdrukker

Deze voeding combineert twee manieren van lichtregeling.

Via DALI-2 DT6 kan de driver worden geïntegreerd in een professioneel digitaal lichtregelsysteem.

Via PUSH dimming kan de verlichting ook worden bediend met een geschikte pulsdrukker.

Hierdoor is een volledig DALI-systeem niet altijd noodzakelijk om van de geïntegreerde dimfunctionaliteit gebruik te maken.

IP20 voor droge binnenruimtes

De voeding heeft een IP20-classificatie en is bedoeld voor droge binnenruimtes.

De driver mag niet rechtstreeks worden blootgesteld aan water of vocht.

Voor buitengebruik, badkamers of andere vochtige omgevingen adviseren wij een geschikte voeding met een hogere IP-beschermingsgraad, zoals IP65 of IP67.

Actieve PFC

De voeding beschikt over een ingebouwde actieve Power Factor Correction (PFC).

Dit is met name interessant voor professionele projecten waarin meerdere krachtige LED-drivers worden toegepast.

Uitgebreide elektronische beveiligingen

De driver beschikt over verschillende ingebouwde beveiligingen voor een betrouwbare werking.

Kortsluitbeveiliging
Beschermt de driver wanneer kortsluiting aan de uitgang ontstaat.

Overbelasting / overstroom
Beschermt de voeding wanneer de aangesloten belasting boven de toegestane capaciteit komt.

Overspanningsbeveiliging
Beschermt de voeding en aangesloten LED-verlichting tegen een te hoge uitgangsspanning.

Overtemperatuurbeveiliging
Bij een te hoge interne temperatuur kan de uitgang worden uitgeschakeld om beschadiging te voorkomen.

Deze beveiligingen dragen bij aan een betrouwbare en duurzame professionele LED-installatie.

Waarvoor gebruikt u deze 48V DALI voeding?

Deze 48V 240W DALI LED driver is onder andere geschikt voor:

Grote 48V LED-stripinstallaties
Voor het voeden en dimmen van langere of krachtige 48V Constant Voltage LED-strips.

Professionele DALI-installaties
Voor digitale integratie in DALI-lichtregelsystemen.

PUSH dim installaties
Voor lokale bediening via een pulsdrukker.

Indirecte verlichting
Voor grote koven, plafonds, wanden en architecturale verlichting.

Winkels en showrooms
Voor lange lichtlijnen en professioneel dimbare winkelverlichting.

Horeca en hotels
Voor grotere installaties met dimbare sfeer- en accentverlichting.

Kantoren en utiliteitsbouw
Voor integratie in professionele lichtregel- en gebouwbeheersystemen.

Maatwerkinterieurs
Voor LED-installaties in meubels, balies, keukens en andere hoogwaardige interieurprojecten.

Aansluiten van de 48V 240W DALI LED driver

Aan de primaire zijde wordt de voeding aangesloten op de netspanning en, afhankelijk van de gekozen bedieningsmethode, op de DALI-bus of PUSH-aansluiting.

Aan de secundaire zijde levert de driver een stabiele 48V DC uitgangsspanning.

Controleer vóór installatie altijd:

1. of de LED-strip geschikt is voor 48V DC;

2. het totale opgenomen vermogen;

3. of het aangesloten vermogen onder maximaal 240W blijft;

4. of de maximale uitgangsstroom van 5A niet wordt overschreden;

5. de juiste polariteit van de 48V aansluiting;

6. de correcte DALI- of PUSH-aansluiting;

7. de benodigde kabeldoorsnede;

8. of bij lange LED-strips meerdere voedingspunten noodzakelijk zijn;

9. of de driver voldoende vrij kan koelen;

10. of de voeding in een droge omgeving wordt geplaatst.

Technische specificaties

Veelgestelde vragen

Hoeveel vermogen levert deze 48V DALI voeding?

De voeding levert maximaal 240 watt bij 48V DC met een maximale uitgangsstroom van 5 ampère.

Kan ik iedere 48V LED-strip aansluiten?

De driver is bedoeld voor 48V Constant Voltage LED-strips en LED-modules. Het totale aangesloten vermogen mag maximaal 240W bedragen en de uitgangsstroom mag 5A niet overschrijden.

Heb ik een aparte DALI dimmer nodig?

Nee. De driver beschikt over een geïntegreerde DALI-2 DT6 interface en kan rechtstreeks vanuit een geschikt DALI-systeem worden aangestuurd.

Kan ik de voeding ook zonder DALI dimmen?

Ja. Dankzij de geïntegreerde PUSH dimfunctie kan de verlichting ook via een geschikte pulsdrukker worden bediend en gedimd.

Wat is het dimbereik?

Het dimbereik bedraagt 1 tot 100%.

Kan ik een normale 230V LED-wanddimmer gebruiken?

Nee. Deze voeding is bedoeld voor DALI- of PUSH-aansturing en niet voor fase-aansnijding of fase-afsnijding met een traditionele 230V dimmer.

Is deze voeding geschikt voor buiten?

Nee. De voeding heeft een IP20-classificatie en is bedoeld voor droge binnenruimtes.

Wat is het voordeel van 48V bij 240W?

Bij 240W loopt bij 48V slechts 5A. Bij 24V zou voor hetzelfde vermogen 10A nodig zijn en bij 12V zelfs 20A.

De lagere stroomsterkte helpt spanningsverlies te beperken en maakt 48V zeer geschikt voor langere en grotere LED-installaties.

Wat betekent DALI DT6?

DALI Device Type 6 (DT6) wordt gebruikt voor het digitaal regelen van de lichtintensiteit van LED-drivers.

Wat betekent PUSH dimming?

Met PUSH dimming kan de aangesloten verlichting via een geschikte pulsdrukker worden geschakeld en gedimd, zonder dat een traditionele LED-wanddimmer nodig is.

Professionele 48V DALI LED voeding 240W kopen?

Zoekt u een krachtige 48V DALI LED voeding van 240W voor een grote LED-stripinstallatie? Deze professionele Constant Voltage driver combineert 48V DC, 240W vermogen, 5A uitgangsstroom, DALI-2 DT6 en PUSH dimming in één professionele voeding.

Dankzij het dimbereik van 1 tot 100%, actieve PFC en geïntegreerde beveiligingen is deze driver bijzonder geschikt voor grotere LED-projecten in woningen, winkels, horeca, hotels, kantoren, showrooms en maatwerkinterieurs.

Bij LED-Gigant kunt u deze voeding combineren met geschikte 48V LED-strips, aluminium LED-profielen, bekabeling, aansluitmaterialen en professionele DALI-componenten.
