48V DALI-2 LED Voeding 60W IP20 met PUSH Dim – 1,25A

Deze professionele 48V DALI-2 LED voeding van 60W is ontwikkeld voor het voeden en dimmen van 48V LED-strips en LED-modules. De driver levert een constante uitgangsspanning van 48V DC, een maximale uitgangsstroom van 1,25A en beschikt over zowel DALI-2 DT6 als PUSH dimming.

Dankzij de combinatie van digitale DALI-aansturing en push-dim functionaliteit is deze LED driver breed toepasbaar in professionele en residentiële lichtinstallaties. De voeding is uitgevoerd in een slanke lineaire kunststof behuizing en is met zijn IP20-classificatie met name geschikt voor droge binnenruimtes, zoals woningen, winkels, kantoren, showrooms, horeca en technische installaties.

Professionele 48V Constant Voltage LED driver

De voeding werkt volgens het Constant Voltage (CV) principe en levert een stabiele uitgangsspanning van 48V DC.

Met een maximaal uitgangsvermogen van 60 watt en een maximale uitgangsstroom van 1,25 ampère is deze driver geschikt voor 48V LED-strips en LED-modules die met een constante spanning worden gevoed.

De uitgang wordt PWM-geregeld, waardoor de aangesloten LED-verlichting nauwkeurig kan worden gedimd.

DALI-2 DT6 én PUSH dimming

Een belangrijk voordeel van deze 48V LED voeding is dat er twee dimmogelijkheden geïntegreerd zijn:

DALI-2 DT6
De driver beschikt over een ingebouwde DALI-2 interface van Device Type 6. Hierdoor kan de voeding worden opgenomen in een professioneel DALI-lichtregelsysteem.

PUSH dimming
Naast DALI ondersteunt de driver ook push-dimming. Hiermee kan de verlichting via een geschikte pulsdrukker worden in- en uitgeschakeld en worden gedimd.

Hierdoor kan dezelfde voeding worden toegepast in zowel professionele DALI-installaties als projecten waar een eenvoudige push-dim bediening gewenst is.

Dimbereik van 1 tot 100%

De voeding ondersteunt een dimbereik van 1 tot 100%.

Dit maakt het mogelijk om de aangesloten 48V LED-verlichting nauwkeurig van vrijwel minimaal lichtniveau tot volledige lichtsterkte te regelen.

De combinatie van een PWM-uitgang en digitale DALI-aansturing maakt deze voeding geschikt voor toepassingen waarbij een stabiele en professionele dimregeling gewenst is.

Belangrijkste eigenschappen

• Type: Constant Voltage LED driver

• Uitgangsspanning: 48V DC

• Maximaal vermogen: 60W

• Maximale uitgangsstroom: 1,25A

• Uitgangstype: PWM

• Dimbaar: Ja

• Dimprotocollen: DALI en PUSH

• DALI-versie: DALI-2

• DALI Device Type: DT6

• Dimbereik: 1 – 100%

• Beschermingsklasse: IP20

• Elektrische beschermingsklasse: Klasse II

• Actieve PFC: Ja

• Typische efficiëntie: 88%

• Nullastverbruik: ≤ 0,5W

• Lineaire kunststof behuizing

• Passieve koeling

• Geschikt voor opbouwmontage

• 5 jaar garantie

Ideaal voor 48V LED-strips

48V LED-strips worden steeds vaker toegepast in professionele verlichtingsinstallaties, vooral wanneer langere lengtes vanuit één voedingspunt moeten worden gevoed.

Ten opzichte van 12V en 24V loopt bij hetzelfde vermogen minder stroom door de bekabeling. Hierdoor kan spanningsverlies worden beperkt en zijn langere LED-installaties mogelijk.

Bij het maximale vermogen van deze driver bedraagt de stroom slechts:

60W ÷ 48V = 1,25A

Hierdoor is de voeding bijzonder geschikt voor efficiënte 48V LED-installaties.

Eén driver voor DALI én pulsdrukker

De combinatie van DALI en PUSH biedt veel flexibiliteit.

Bij een uitgebreide installatie kan de driver worden aangestuurd vanuit een DALI-systeem. Bij een eenvoudigere installatie kan de gebruiker de verlichting via een geschikte pulsdrukker bedienen.

Dat maakt deze voeding interessant voor onder andere:

• woningen;

• winkels;

• kantoren;

• restaurants;

• hotels;

• showrooms;

• interieurprojecten;

• maatwerkverlichting;

• professionele LED-installaties.

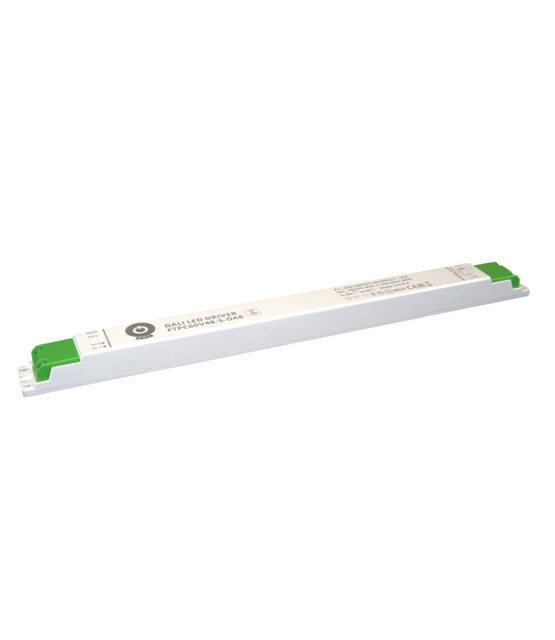

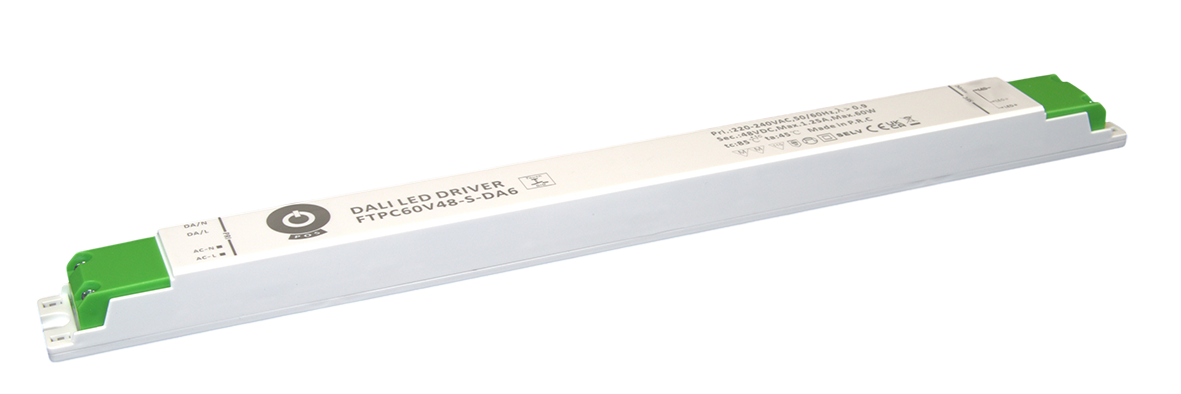

Slanke lineaire behuizing

De voeding heeft afmetingen van slechts:

361,5 × 30 × 21,3 mm

Dankzij deze lange, smalle vorm kan de driver eenvoudig worden geïntegreerd in situaties waar weinig ruimte beschikbaar is.

Denk bijvoorbeeld aan montage in:

• maatwerkmeubels;

• plafonds;

• koven;

• vitrines;

• keukeninstallaties;

• winkelinterieurs;

• lichtlijnen;

• technische ruimtes.

De behuizing wordt gekoeld door natuurlijke luchtcirculatie en bevat geen ventilator.

IP20 voor droge binnenruimtes

De driver heeft een IP20-classificatie.

Dit betekent dat de voeding bedoeld is voor gebruik in droge binnenruimtes en niet direct mag worden blootgesteld aan vocht of water.

Voor toepassingen in vochtige ruimtes of buiten adviseren wij een LED voeding met een hogere IP-beschermingsgraad, zoals IP65 of IP67.

Efficiënte werking met actieve PFC

Deze DALI LED driver beschikt over een ingebouwde actieve Power Factor Correction (PFC).

De typische efficiëntie bedraagt ongeveer 88% en het nullastverbruik is maximaal 0,5W.

Hierdoor is de voeding geschikt voor professionele installaties waarin naast dimbaarheid ook energie-efficiëntie belangrijk is.

Uitgebreide elektronische beveiligingen

Voor een betrouwbare werking beschikt de voeding over meerdere ingebouwde beveiligingen.

Kortsluitbeveiliging
Bij kortsluiting schakelt de driver over naar een hiccup-modus en herstelt automatisch zodra de fout is verdwenen.

Overbelasting / overstroom
De driver beschikt over een automatische beveiliging tegen overbelasting. Het beveiligingsbereik ligt tussen 110 en 160%.

Overspanningsbeveiliging
Bij een te hoge uitgangsspanning wordt de uitgang uitgeschakeld. De maximale beveiligingswaarde bedraagt circa 72V. Voor herstel moet de voeding opnieuw worden ingeschakeld.

Deze beveiligingen helpen zowel de driver als de aangesloten LED-installatie te beschermen.

Geschikt voor temperaturen van -20°C tot +45°C

De opgegeven bedrijfstemperatuur bedraagt:

-20°C tot +45°C

De toegestane relatieve luchtvochtigheid tijdens gebruik bedraagt 10 tot 90% RH.

Voor opslag geldt een temperatuurbereik van -40°C tot +85°C bij een relatieve luchtvochtigheid van 5 tot 95%.

Hoeveel 48V LED-strip kan ik aansluiten?

Dit hangt af van het vermogen van de gebruikte LED-strip per meter.

Voorbeeld 1 – LED-strip van 6W per meter

8 meter × 6W = 48W

Dit valt binnen de capaciteit van deze 60W voeding.

Voorbeeld 2 – LED-strip van 8W per meter

6 meter × 8W = 48W

Ook hiervoor biedt de voeding voldoende capaciteit.

Voorbeeld 3 – LED-strip van 10W per meter

5 meter × 10W = 50W

Ook dit is een geschikte belasting.

Wij adviseren om enige vermogensreserve aan te houden en een voeding niet continu op zijn absolute maximale vermogen te belasten.

Waarvoor gebruikt u deze 48V DALI voeding?

Deze driver is onder andere geschikt voor:

48V LED-strips
Voor het voeden en dimmen van 48V constant-voltage LED-strips.

DALI-installaties
Voor integratie in professionele digitale lichtregelsystemen.

PUSH dimming
Voor eenvoudige bediening via een pulsdrukker zonder uitgebreide lichtcontroller.

Indirecte verlichting
Voor koven, plafonds, meubels en architecturale verlichting.

Winkel- en projectverlichting
Voor professionele lichtinstallaties waarbij centrale regeling gewenst is.

Horeca en hotels
Voor dimbare sfeerverlichting en maatwerk LED-installaties.

Aansluiten van de 48V DALI LED driver

Aan de primaire zijde wordt de voeding aangesloten op de netspanning en, afhankelijk van de installatie, op de DALI-bus of PUSH-aansturing.

Aan de secundaire zijde levert de driver een stabiele 48V DC uitgangsspanning voor de aangesloten LED-strip of LED-module.

Controleer vóór installatie altijd:

1. of de LED-strip geschikt is voor 48V DC;

2. het totale opgenomen vermogen;

3. of het vermogen onder de maximale 60W blijft;

4. of de maximale uitgangsstroom van 1,25A niet wordt overschreden;

5. de juiste polariteit van de LED-aansluiting;

6. de correcte DALI- of PUSH-aansluiting;

7. of de voeding voldoende vrij kan koelen.

Technische specificaties

Veiligheids- en EMC-normen

De LED driver voldoet volgens de productspecificaties onder andere aan:

• EN 61347-2-13

• EN 61347-1

• EN 55015

• EN 61547

• EN 61000-3-2 Class C

De isolatieweerstand bedraagt minimaal 10MΩ bij 500V DC.

Veelgestelde vragen

Kan ik iedere 48V LED-strip aansluiten?

De voeding is bedoeld voor 48V Constant Voltage LED-strips en LED-modules. Controleer altijd het vermogen van de LED-strip en zorg ervoor dat het totale vermogen van 60W en de maximale uitgangsstroom van 1,25A niet worden overschreden.

Heb ik een aparte DALI dimmer nodig?

Nee. De driver beschikt over een ingebouwde DALI-2 DT6 interface en kan rechtstreeks vanuit een geschikt DALI-systeem worden aangestuurd.

Kan ik de voeding ook zonder DALI dimmen?

Ja. De driver beschikt naast DALI ook over een PUSH dimfunctie. Hierdoor kan de verlichting via een geschikte pulsdrukker worden bediend en gedimd.

Wat is het dimbereik?

Het dimbereik bedraagt volgens de fabrikant 1 tot 100%.

Is deze voeding geschikt voor buiten?

Nee. Deze driver heeft een IP20-classificatie en is bedoeld voor droge binnenruimtes. Voor buitengebruik of vochtige omstandigheden adviseren wij een geschikte IP65- of IP67-voeding.

Waarom kiezen voor 48V LED-verlichting?

Bij 48V loopt bij hetzelfde vermogen minder stroom dan bij 24V of 12V. Dit kan spanningsverlies beperken en maakt 48V interessant voor langere LED-strips en professionele lichtinstallaties.

Wat betekent DALI DT6?

DALI Device Type 6 (DT6) wordt gebruikt voor het digitaal regelen van de lichtintensiteit van een LED-driver. De driver kan daardoor rechtstreeks binnen een DALI-lichtregelsysteem worden gedimd.

Wat is PUSH dimming?

Bij PUSH dimming wordt een geschikte pulsdrukker gebruikt om de verlichting te bedienen. Afhankelijk van de bediening kan hiermee doorgaans worden in- en uitgeschakeld en kan door langer indrukken worden gedimd.

48V DALI LED voeding 60W kopen?

Zoekt u een compacte en professionele 48V DALI LED voeding van 60W voor LED-strips of LED-modules? Dan biedt deze Constant Voltage LED driver een praktische combinatie van 48V DC, DALI-2 DT6, PUSH dimming, actieve PFC en een dimbereik van 1 tot 100%.

De slanke lineaire behuizing maakt de voeding bovendien ideaal voor montage in meubels, koven, plafonds, vitrines en andere projecten waar weinig inbouwruimte beschikbaar is.

Bij LED-Gigant kunt u deze voeding combineren met geschikte 48V LED-strips, LED-profielen, bekabeling en professionele DALI-componenten.
