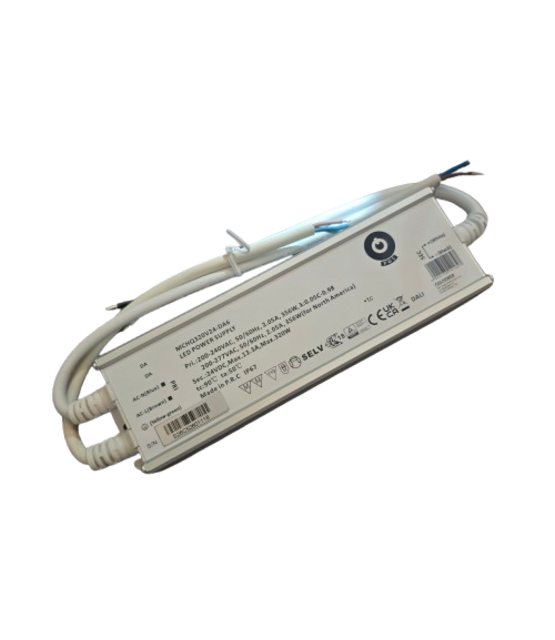

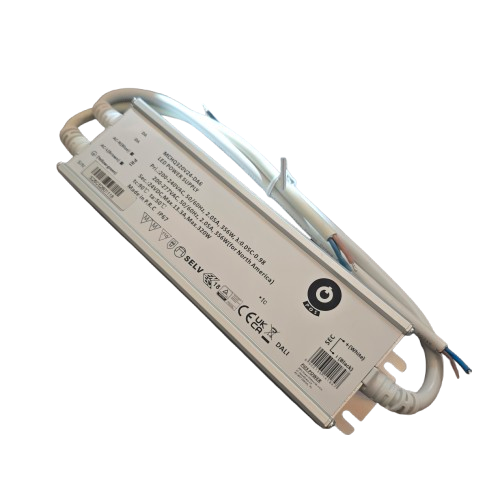

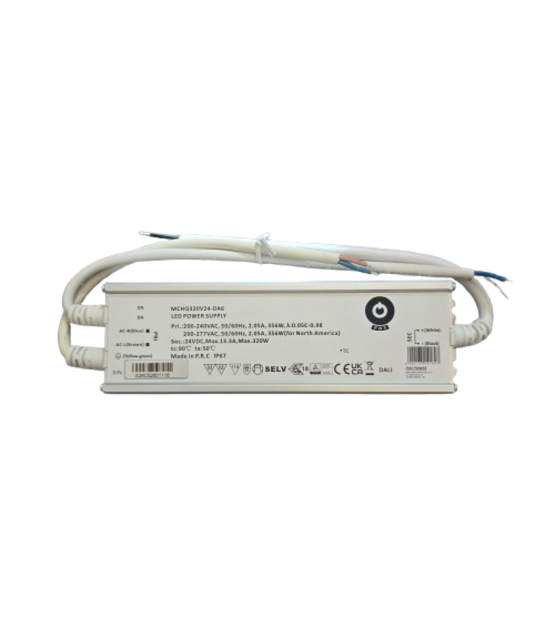

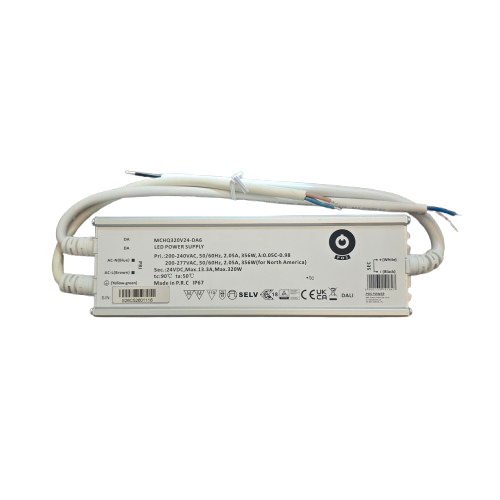

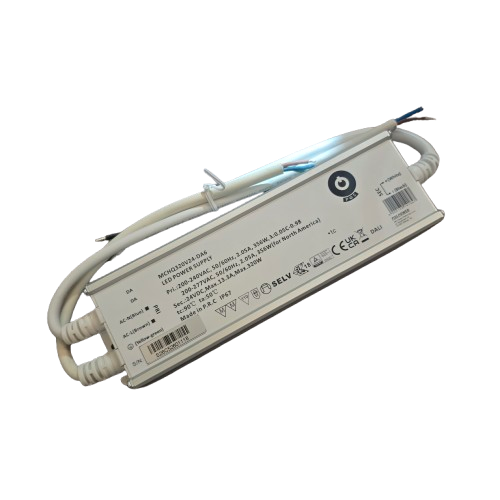

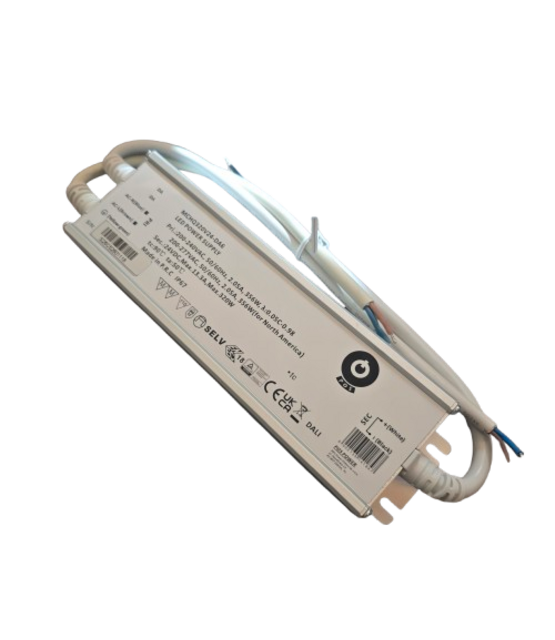

POS Power DALI-2 LED Voeding 24V 320W IP67 – MCHQ320V24-DA6

De POS Power MCHQ320V24-DA6 is een krachtige professionele 24V DALI-2 LED voeding van 320W voor het voeden én dimmen van 24V LED-strips en LED-modules. De driver levert maximaal 320 watt bij 24V DC en 13,3 ampère en beschikt over een geïntegreerde DALI-2.0 DT6 dimfunctie.

Dankzij deze ingebouwde DALI-aansturing kan de aangesloten LED-verlichting rechtstreeks worden geïntegreerd in een professioneel DALI-lichtregelsysteem. Een aparte LED-dimmer tussen de voeding en de LED-strip is bij normale DALI-aansturing niet nodig.

Met zijn hoge uitgangsvermogen, IP67-bescherming, actieve PFC, typische efficiëntie van 94%, metalen ingegoten behuizing en een bedrijfstemperatuurbereik van -40°C tot +70°C is deze LED driver bijzonder geschikt voor grotere en veeleisende LED-installaties.

Professionele 24V DALI-2 LED driver van 320W

De MCHQ320V24-DA6 levert een stabiele 24V DC constante uitgangsspanning (Constant Voltage) en is daarmee ontwikkeld voor 24V LED-strips, LED-modules en andere constant-voltage LED-verlichting.

Met een maximale uitgangsstroom van 13,3A en een maximaal uitgangsvermogen van 320W biedt deze driver aanzienlijk meer capaciteit dan kleinere 100W, 150W en 200W uitvoeringen.

Dit maakt de voeding bijzonder geschikt voor:

• langere LED-stripinstallaties;

• krachtige LED-strips met een hoog vermogen per meter;

• meerdere parallel gevoede LED-secties;

• grotere commerciële lichtprojecten;

• architecturale verlichting;

• DALI-installaties waarbij veel 24V LED-verlichting vanuit één driver moet worden aangestuurd.

Geïntegreerde DALI-2.0 DT6 dimfunctie

De POS Power MCHQ320V24-DA6 beschikt over een ingebouwde DALI-2.0 Device Type 6 (DT6) interface.

DALI staat voor Digital Addressable Lighting Interface en is een veelgebruikte standaard voor professionele lichtregeling in onder andere winkels, hotels, restaurants, kantoren, woningen en utiliteitsgebouwen.

De driver ondersteunt een zeer groot dimbereik van 0,1 tot 100%. Hierdoor kan de aangesloten LED-verlichting digitaal en nauwkeurig worden geregeld vanuit een geschikt DALI-systeem.

De DALI-aansturing is rechtstreeks in de LED driver geïntegreerd. Hierdoor is geen afzonderlijke 24V PWM-dimmer nodig tussen de voeding en de aangesloten LED-strip.

Belangrijkste eigenschappen

• Merk: POS Power

• Model: MCHQ320V24-DA6

• Producttype: Power Supply / LED Driver / Industrial Power Supply

• Type uitgang: Constant Voltage

• Uitgangsspanning: 24V DC

• Maximaal vermogen: 320W

• Maximale uitgangsstroom: 13,3A

• Dimbaar: Ja

• Dimprotocol: DALI

• DALI-versie: DALI-2.0

• DALI Device Type: DT6

• Dimbereik: 0,1 – 100%

• Beschermingsklasse: IP67

• Elektrische beschermingsklasse: Klasse II

• Actieve PFC: Ja

• Typische efficiëntie: 94%

• Nullastverbruik: ≤ 0,5W

• Inschakelstroom: 85A

• Metalen behuizing: Ja

• Intern ingegoten: Ja

• Bedrijfstemperatuur: -40°C tot +70°C

• Montage: Opbouw

• Garantie: 5 jaar

Eén krachtige voeding voor voeden én DALI dimmen

Een belangrijk voordeel van deze 24V 320W DALI LED voeding is dat de voeding en dimregeling in één professionele driver zijn gecombineerd.

Bij traditionele LED-installaties worden een voeding en LED-dimmer vaak als afzonderlijke componenten geplaatst. Bij de MCHQ320V24-DA6 is de DALI-functionaliteit volledig geïntegreerd.

Dit biedt onder andere de volgende voordelen:

• minder losse componenten;

• overzichtelijkere elektrische installatie;

• professionele digitale dimregeling;

• centrale aansturing vanuit DALI;

• eenvoudige integratie in gebouwbeheersystemen;

• nauwkeurige regeling van de lichtsterkte;

• groot beschikbaar vermogen vanuit één driver;

• geschikt voor grotere LED-stripinstallaties;

• voeding en dimregeling in één robuuste behuizing.

Voor installateurs, lichtarchitecten en systeemintegratoren is dit een professionele oplossing voor grotere 24V LED-installaties.

IP67 waterdichte LED voeding

De MCHQ320V24-DA6 is uitgevoerd met een robuuste metalen behuizing en intern gevuld met giethars. Hierdoor worden de elektronische componenten goed beschermd tegen externe invloeden.

De voeding beschikt over een IP67-classificatie en is daarmee geschikt voor omgevingen waar bescherming tegen stof en vocht noodzakelijk is.

Mogelijke toepassingen zijn:

• badkamers en vochtige ruimtes;

• overkappingen;

• buitenverlichting;

• gevelverlichting;

• tuinverlichting;

• lichtreclame;

• winkels en showrooms;

• horeca;

• hotels;

• kantoren;

• architecturale verlichting;

• professionele projectverlichting;

• technische ruimtes.

Let erop dat bij toepassing in vochtige ruimtes of buiten ook alle kabelverbindingen, connectoren en overige aansluitingen correct tegen vocht worden beschermd.

Geschikt voor maximaal 320W aan 24V LED-verlichting

De voeding kan maximaal 320 watt aan 24V LED-verlichting aansturen.

Hoeveel meter LED-strip kan worden aangesloten, hangt af van het vermogen per meter van de betreffende LED-strip.

Voorbeeld 1 – LED-strip van 9,6W per meter

20 meter × 9,6W = 192W

Dit valt ruim binnen de capaciteit van de voeding.

Voorbeeld 2 – LED-strip van 14,4W per meter

20 meter × 14,4W = 288W

Ook deze belasting blijft onder het maximale vermogen van 320W.

Voorbeeld 3 – krachtige LED-strip van 19,2W per meter

15 meter × 19,2W = 288W

Ook hiervoor beschikt de MCHQ320V24-DA6 over voldoende capaciteit.

Wij adviseren bij professionele LED-installaties om enige vermogensreserve aan te houden en de voeding niet continu op zijn absolute maximale uitgangsvermogen te belasten.

13,3A uitgangsstroom: let op de bekabeling

Door het hoge vermogen kan deze voeding maximaal 13,3 ampère bij 24V DC leveren.

Bij zulke stroomsterktes is het belangrijk om niet alleen naar het totale wattage te kijken. Ook kabeldoorsnede, kabellengte, connectoren en de verdeling van de belasting zijn belangrijk.

Bij grotere LED-installaties adviseren wij daarom om de uitgang over meerdere kabels en voedingspunten te verdelen.

Dit voorkomt dat de volledige stroom door één lange kabel of één aansluiting loopt en helpt spanningsverlies en warmteontwikkeling te beperken.

Waarom 24V geschikt is voor grote LED-installaties

Een belangrijk voordeel van 24V LED-verlichting is dat bij hetzelfde vermogen aanzienlijk minder stroom nodig is dan bij 12V.

Bij 320W bedraagt de stroom bij 24V ongeveer:

320W ÷ 24V = 13,3A

Bij een vergelijkbare 12V installatie zou voor hetzelfde vermogen ongeveer 26,7A nodig zijn.

De lagere stroomsterkte van een 24V systeem zorgt doorgaans voor:

• minder spanningsverlies;

• minder zware belasting van de bekabeling;

• efficiëntere voeding van langere LED-strips;

• betere geschiktheid voor grotere professionele installaties.

Daarom wordt 24V veel toegepast bij professionele LED-stripprojecten.

Let op spanningsverlies bij lange LED-strips

Ook bij 24V kan bij langere kabel- en LED-striplengtes spanningsverlies ontstaan.

Bij grotere installaties moet daarom rekening worden gehouden met:

• de lengte van de LED-strip;

• het vermogen per meter;

• de afstand tussen voeding en LED-strip;

• de gebruikte kabeldoorsnede;

• het aantal voedingspunten;

• de maximale stroom per kabel;

• de maximale stroom die door de LED-strip zelf mag lopen.

Bij lange LED-strips is het vaak verstandig om op meerdere punten spanning aan te voeren. Hierdoor blijft de lichtsterkte over de volledige lengte zo gelijkmatig mogelijk.

Actieve PFC en efficiëntie van 94%

De POS Power MCHQ320V24-DA6 beschikt over actieve Power Factor Correction (PFC).

Dit is met name interessant bij professionele installaties waar meerdere LED-drivers worden toegepast.

Daarnaast heeft de voeding een typische efficiëntie van maar liefst 94%. Daardoor wordt een groot deel van het opgenomen elektrische vermogen omgezet in bruikbaar vermogen voor de aangesloten LED-verlichting.

Het nullastverbruik bedraagt maximaal slechts 0,5W.

Uitgebreide elektronische beveiligingen

Voor een betrouwbare werking beschikt de MCHQ320V24-DA6 over meerdere ingebouwde beveiligingen.

Kortsluitbeveiliging
Bij kortsluiting treedt een hiccup-mode in werking. Wanneer de foutconditie is verdwenen, kan de voeding automatisch herstellen.

Overbelasting / overstroom
Ook bij een te hoge belasting schakelt de beveiliging in. Na het verdwijnen van de overbelasting kan de voeding automatisch herstellen.

Overspanningsbeveiliging
Bij een te hoge uitgangsspanning wordt de uitgang uitgeschakeld. Voor herstel moet de voeding opnieuw van spanning worden voorzien.

Overtemperatuurbeveiliging
Wanneer de interne temperatuur te hoog wordt, schakelt de uitgang uit. Nadat de voeding voldoende is afgekoeld, kan deze automatisch herstellen.

Deze beveiligingen maken de driver geschikt voor professionele installaties waarbij betrouwbaarheid en bedrijfszekerheid belangrijk zijn.

Zeer groot temperatuurbereik

De MCHQ320V24-DA6 heeft een opgegeven bedrijfstemperatuurbereik van:

-40°C tot +70°C

De opslagtemperatuur bedraagt -40°C tot +85°C bij een relatieve luchtvochtigheid van 5 tot 85%.

Hierdoor kan de voeding worden toegepast in uiteenlopende omgevingen en in installaties waar een standaard LED voeding mogelijk tegen zijn technische grenzen aanloopt.

Waarvoor gebruikt u deze 24V DALI voeding?

De MCHQ320V24-DA6 is bijzonder geschikt voor grotere professionele LED-projecten.

Grote DALI LED-stripinstallaties
Voor het voeden en digitaal dimmen van grotere hoeveelheden 24V LED-strip.

Indirecte verlichting
Voor grote koven, plafonds, wanden, meubels en architecturale LED-installaties.

Winkels en showrooms
Voor professionele lichtinstallaties waarbij grotere hoeveelheden LED-strip centraal via DALI worden aangestuurd.

Hotels en horeca
Voor uitgebreide dimbare sfeerverlichting en indirecte verlichting.

Kantoren en utiliteitsbouw
Voor het integreren van 24V LED-verlichting in professionele DALI- en gebouwbeheersystemen.

Architecturale projecten
Voor installaties waarbij vanuit één driver een relatief groot totaalvermogen moet worden aangestuurd.

Gevel- en buitenverlichting
Dankzij de IP67-uitvoering kan de driver ook in veeleisende omgevingen worden toegepast, mits de volledige installatie correct en waterdicht wordt uitgevoerd.

POS Power MCHQ320V24-DA6 aansluiten

Aan de primaire zijde wordt de LED driver aangesloten op de netspanning en de DALI-bus.

Aan de secundaire zijde levert de voeding een stabiele 24V DC uitgangsspanning voor de aangesloten LED-strips of LED-modules.

Controleer vóór installatie altijd:

1. of de LED-strip geschikt is voor 24V DC;

2. het totale opgenomen vermogen;

3. of het totale vermogen onder de maximale 320W blijft;

4. of de maximale uitgangsstroom van 13,3A niet wordt overschreden;

5. de juiste polariteit van de 24V aansluiting;

6. de correcte aansluiting van de DALI-bus;

7. de benodigde kabeldoorsnede;

8. de lengte van de bekabeling;

9. de maximale belasting van connectoren en aansluitingen;

10. of meerdere voedingspunten nodig zijn.

Bij installaties van dit vermogen adviseren wij om extra aandacht te besteden aan de verdeling van de uitgangsstroom over de bekabeling.

Technische specificaties

Veiligheids- en EMC-normen

Volgens de technische specificaties voldoet de MCHQ320V24-DA6 aan verschillende relevante veiligheids- en EMC-normen, waaronder:

• TUV ENEC18 EN 61347-2-13:2014+A1

• TUV ENEC18 EN 61347-1:2015+A1

• TUV ENEC18 EN IEC 62384:2020

• TUV EN IEC 55015:2019+A11

• TUV EN IEC 61547:2023

• TUV EN IEC 61000-3-2:2019+A1+A2

• TUV EN 61000-3-3:2013+A1+A2

Veelgestelde vragen

Hoeveel vermogen levert de MCHQ320V24-DA6?

De voeding levert maximaal 320 watt bij 24V DC met een maximale uitgangsstroom van 13,3A.

Hoeveel ampère levert deze voeding?

De maximale uitgangsstroom bedraagt 13,3 ampère.

Kan ik iedere 24V LED-strip aansluiten?

De voeding is bedoeld voor 24V Constant Voltage LED-strips en LED-modules.

Controleer altijd het totale opgenomen vermogen en zorg ervoor dat zowel 320W als 13,3A niet worden overschreden.

Heb ik nog een aparte DALI-dimmer nodig?

Nee. De DALI-2.0 DT6 dimfunctie is geïntegreerd in de driver.

De voeding kan vanuit een geschikt DALI-systeem worden aangestuurd zonder dat een aparte PWM-dimmer tussen de voeding en de LED-strip nodig is.

Wat is het dimbereik?

Volgens de fabrikant ondersteunt de driver een dimbereik van 0,1 tot 100%.

Kan ik deze voeding met een normale 230V wanddimmer dimmen?

Nee. Deze uitvoering is bedoeld voor digitale aansturing via DALI en niet voor fase-aansnijding of fase-afsnijding met een traditionele wanddimmer.

Is deze voeding geschikt voor buiten?

De voeding heeft een IP67-classificatie en een robuuste ingegoten metalen behuizing.

Daarmee is de voeding geschikt voor omstandigheden waar bescherming tegen stof en vocht noodzakelijk is. Zorg er wel voor dat ook alle elektrische aansluitingen en kabelverbindingen correct tegen vocht worden beschermd.

Wat is het voordeel van 24V bij 320W?

Bij 320W loopt bij 24V ongeveer 13,3A. Bij 12V zou voor hetzelfde vermogen ongeveer 26,7A nodig zijn.

De lagere stroomsterkte maakt 24V aantrekkelijker voor grotere LED-installaties en helpt spanningsverlies over de bekabeling te beperken.

Is DT6 geschikt voor Tunable White?

DALI DT6 is bedoeld voor het regelen van de lichtintensiteit van een LED-driver.

Voor Tunable White, waarbij warmwit en koudwit onafhankelijk van elkaar worden geregeld, is een daarvoor geschikte meerkanaals DALI-oplossing nodig.

Professionele DALI LED voeding 24V 320W kopen?

Zoekt u een krachtige DALI LED voeding 24V 320W voor een grote professionele LED-stripinstallatie? Dan is de POS Power MCHQ320V24-DA6 een zeer geschikte oplossing.

Met 320W uitgangsvermogen, 13,3A capaciteit, DALI-2.0 DT6 dimregeling, een dimbereik van 0,1 tot 100%, IP67 bescherming, actieve PFC en een typische efficiëntie van 94% is deze driver ontwikkeld voor veeleisende residentiële en commerciële LED-projecten.

Bij LED-Gigant kunt u deze DALI voeding combineren met 24V LED-strips, aluminium LED-profielen, bekabeling, aansluitmaterialen en professionele DALI-lichtsturingen.

Wilt u meerdere LED-strips aansluiten of twijfelt u over de benodigde kabeldiameter en voedingspunten? Neem contact met ons op. Wij helpen graag bij het berekenen van het benodigde vermogen en de juiste verdeling van de installatie.
