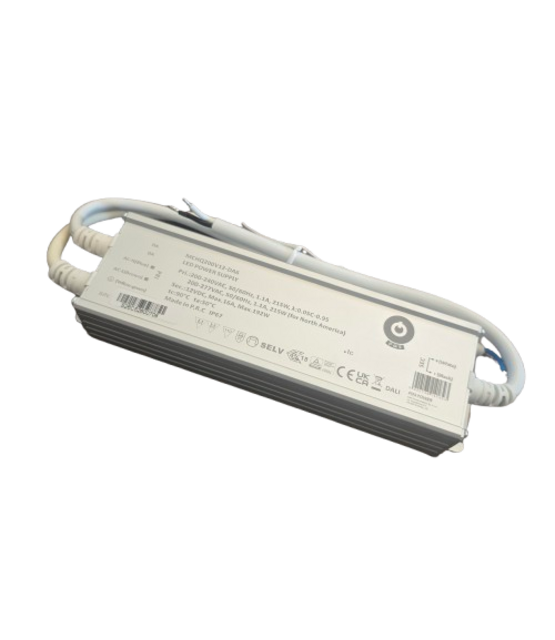

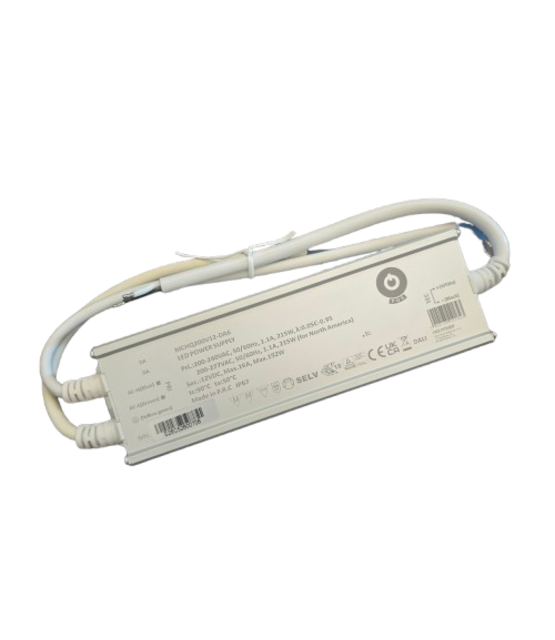

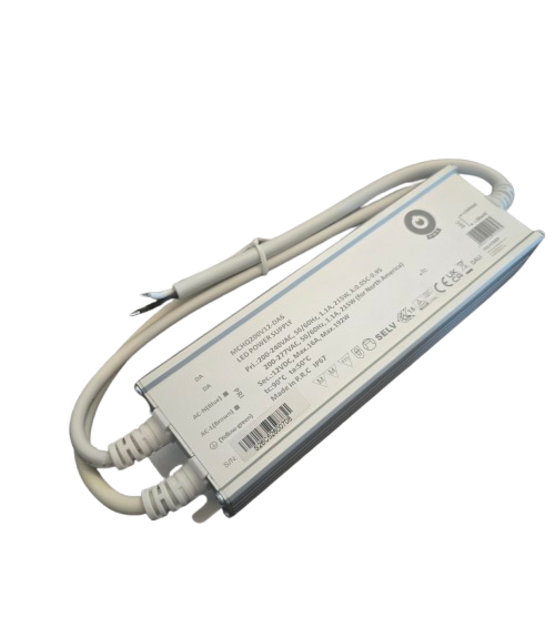

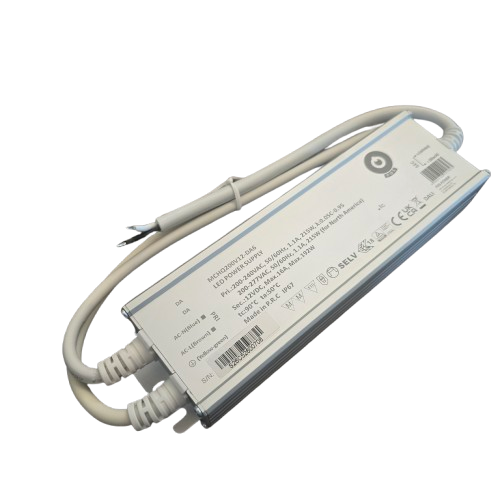

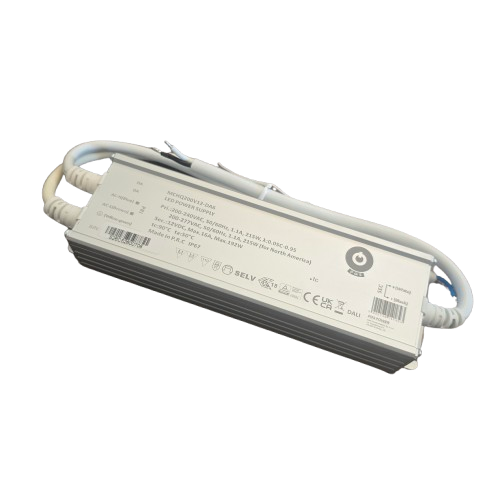

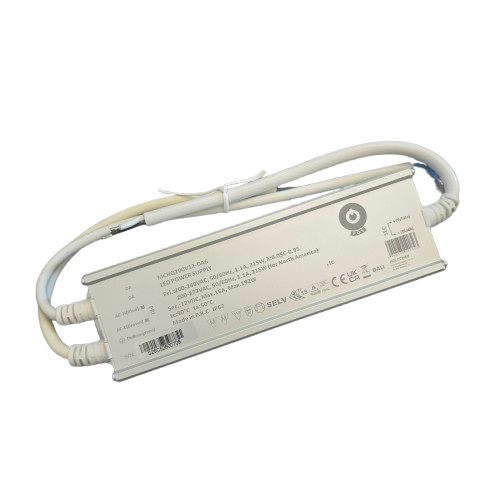

DALI-2 LED Voeding 12V 200W IP67 – POS Power MCHQ200V12-DA6

De POS Power MCHQ200V12-DA6 is een krachtige professionele 12V DALI-2 LED voeding uit de 200W-klasse met een maximaal uitgangsvermogen van 192W / 16A. De geïntegreerde DALI-2.0 DT6 dimfunctie maakt het mogelijk om aangesloten 12V LED-strips en LED-modules rechtstreeks vanuit een DALI-lichtregelsysteem nauwkeurig te dimmen van 0,1 tot 100%.

Dankzij de combinatie van IP67-bescherming, actieve PFC, 92% efficiëntie, een robuuste metalen behuizing en een groot temperatuurbereik van -40°C tot +70°C is deze LED driver uitstekend geschikt voor professionele en veeleisende LED-installaties.

De CHQ200V12-DA6 is bij uitstek geschikt voor grotere installaties waarbij meerdere meters krachtige 12V LED-strip via DALI moeten worden aangestuurd.

Professionele 12V DALI-2 LED driver van 192W

Met een uitgangsspanning van 12V DC, een maximale stroomsterkte van 16 ampère en een nominaal uitgangsvermogen van 192 watt biedt deze POS Power voeding aanzienlijk meer capaciteit dan kleinere 75W, 100W of 150W LED voedingen.

Hierdoor is één voeding in veel gevallen voldoende om langere lengtes LED-strip of meerdere parallel aangesloten LED-secties te voeden.

De uitgang werkt volgens het Constant Voltage (CV) principe en is daarmee ontwikkeld voor LED-verlichting die een constante voedingsspanning van 12V DC nodig heeft.

Geïntegreerde DALI-2.0 DT6 dimfunctie

De POS Power CHQ200V12-DA6 beschikt over een ingebouwde DALI-2.0 Device Type 6 (DT6) interface.

Hiermee kan de LED driver rechtstreeks worden geïntegreerd in professionele DALI-installaties en gebouwbeheersystemen. Het gewenste dimniveau wordt digitaal via de DALI-bus naar de driver gestuurd.

De voeding ondersteunt een zeer groot dimbereik van 0,1 tot 100%. Hierdoor is een nauwkeurige regeling van de aangesloten LED-verlichting mogelijk.

Een afzonderlijke PWM LED-dimmer tussen de voeding en de LED-strip is bij normale DALI-aansturing niet nodig: de DALI-dimfunctionaliteit bevindt zich al in de LED driver.

Belangrijkste eigenschappen

• Professionele 12V DALI-2 LED voeding

• 200W-klasse met 192W maximaal uitgangsvermogen

• Maximale uitgangsstroom van 16A

• Constant Voltage (CV) 12V DC

• Geïntegreerde DALI-2.0 DT6 dimfunctie

• Zeer groot dimbereik van 0,1 – 100%

• IP67 stof- en waterbestendige uitvoering

• Actieve PFC

• Efficiëntie tot circa 92%

• Laag nullastverbruik van maximaal 0,5W

• Metalen behuizing

• Intern volledig ingegoten

• Geschikt voor temperaturen van -40°C tot +70°C

• Uitgebreide elektronische beveiligingen

• Ontworpen voor professionele LED-installaties

• 5 jaar garantie

IP67 waterdichte LED voeding

De CHQ200V12-DA6 beschikt over een robuuste metalen behuizing die intern is gevuld met giethars. Hierdoor worden de elektronische componenten beschermd tegen onder andere stof en vocht.

De voeding heeft een IP67-classificatie en kan daardoor worden toegepast in veeleisende omstandigheden waar een standaard IP20 LED voeding niet geschikt is.

Dit maakt deze DALI voeding onder andere interessant voor:

• architecturale LED-verlichting;

• horeca en hotels;

• winkels en showrooms;

• kantoren;

• woningen;

• vochtige ruimtes;

• overkappingen;

• gevelverlichting;

• tuin- en buitenverlichting;

• lichtreclame;

• professionele projectverlichting.

Bij toepassing buiten of in vochtige omgevingen moeten uiteraard ook de aansluitingen en overige componenten van de installatie voldoende tegen vocht worden beschermd.

Hoeveel LED-strip kan op deze 200W DALI voeding?

De voeding levert maximaal 192 watt bij 12V DC.

Hoeveel meter LED-strip u kunt aansluiten, hangt af van het opgenomen vermogen per meter.

Rekenvoorbeeld 1 – LED-strip van 9,6W/m

10 meter × 9,6W = 96W

Dit vormt voor deze voeding geen probleem.

Rekenvoorbeeld 2 – LED-strip van 14,4W/m

10 meter × 14,4W = 144W

Ook hiervoor beschikt de voeding over voldoende capaciteit.

Rekenvoorbeeld 3 – krachtige LED-strip van 19,2W/m

8 meter × 19,2W = 153,6W

Ook deze belasting valt binnen de capaciteit van de voeding.

Wij adviseren bij LED-installaties altijd enige vermogensreserve aan te houden en een voeding niet structureel op zijn absolute maximale uitgangsvermogen te belasten.

Let op: bij krachtige 12V LED-strips kan al snel een hoge stroomsterkte ontstaan. Bij langere lengtes zijn daarom een correcte kabeldoorsnede en voeding op meerdere punten belangrijk om spanningsverlies te beperken.

Waarom 16 ampère belangrijk is bij 12V LED-strips

Bij 12V installaties loopt bij hogere vermogens relatief veel stroom door de bekabeling.

Deze voeding kan maximaal 16A bij 12V DC leveren. Dat maakt hem krachtig, maar betekent ook dat bij het ontwerpen van de installatie goed moet worden gekeken naar kabeldiameters, kabellengtes, connectoren en de maximale stroomsterkte per LED-strip.

Bij grotere installaties adviseren wij daarom om het vermogen over meerdere kabels of voedingspunten te verdelen in plaats van de volledige 16A over één lange kabel of LED-strip te laten lopen.

LED-Gigant kan u helpen bij het berekenen van de juiste kabeldoorsnede en verdeling van de installatie.

Hoge efficiëntie en actieve PFC

De CHQ200V12-DA6 heeft een typische efficiëntie van circa 92%. Hierdoor wordt een groot deel van het opgenomen vermogen daadwerkelijk omgezet in bruikbare energie voor de aangesloten LED-verlichting.

Daarnaast beschikt de voeding over actieve Power Factor Correction (PFC).

Vooral binnen grotere professionele installaties met meerdere LED drivers is een goede powerfactor belangrijk. Het maakt deze voeding daarmee geschikt voor zowel individuele installaties als grotere commerciële LED-projecten.

Het stroomverbruik zonder aangesloten belasting bedraagt maximaal slechts 0,5W.

Uitgebreide elektronische beveiligingen

Voor een betrouwbare werking beschikt de POS Power CHQ200V12-DA6 over verschillende geïntegreerde beveiligingen.

Kortsluitbeveiliging

Bij kortsluiting treedt de beveiliging in werking. De voeding maakt gebruik van een hiccup-mode met automatisch herstel zodra de foutconditie is verdwenen.

Overbelastingsbeveiliging

Ook bij een te hoge belasting schakelt de beveiliging in. Na het verdwijnen van de overbelasting kan de voeding automatisch herstellen.

Overspanningsbeveiliging

De interne elektronica beschermt de aangesloten installatie tegen een te hoge uitgangsspanning.

Overtemperatuurbeveiliging

Wanneer de interne temperatuur te hoog wordt, kan de uitgang worden uitgeschakeld. Na het oplossen van de oorzaak en opnieuw inschakelen kan de voeding weer worden gebruikt.

Deze beveiligingen dragen bij aan een betrouwbare en duurzame professionele LED-installatie.

Ontworpen voor zware omstandigheden

Deze POS Power DALI LED driver heeft een opgegeven bedrijfstemperatuur van maar liefst:

-40°C tot +70°C

Hierdoor kan de voeding worden toegepast in omstandigheden waarin standaard LED voedingen tegen hun technische grenzen aanlopen.

De metalen, ingegoten constructie zorgt daarnaast voor een robuuste en duurzame uitvoering.

Toepassingen van de CHQ200V12-DA6

Deze krachtige DALI LED voeding is bijzonder geschikt voor grotere 12V LED-installaties.

DALI LED-strip installaties
Voor het rechtstreeks dimmen van 12V LED-strips vanuit een DALI-systeem.

Architecturale verlichting
Voor indirecte verlichting, plafonds, koven, wanden en andere geïntegreerde lichtoplossingen.

Winkels en showrooms
Voor professionele lichtinstallaties waarbij verlichting centraal vanuit DALI wordt aangestuurd.

Hotels en horeca
Voor grote hoeveelheden dimbare sfeerverlichting en indirecte LED-verlichting.

Domotica en gebouwbeheer
Integreer 12V LED-verlichting in een professionele DALI-omgeving.

Gevel- en buitenverlichting
De IP67-uitvoering maakt de driver geschikt voor veeleisende omstandigheden, mits de volledige installatie correct wordt uitgevoerd.

POS Power CHQ200V12-DA6 aansluiten

Aan de primaire zijde wordt de voeding aangesloten op de netspanning en de DALI-bus. Aan de secundaire zijde levert de driver een constante 12V DC uitgangsspanning.

Controleer vóór montage altijd:

1. of de aangesloten LED-strip geschikt is voor 12V DC;

2. het totale opgenomen vermogen;

3. de maximale belasting van 192W niet wordt overschreden;

4. de maximale stroom van 16A niet wordt overschreden;

5. de juiste polariteit van de LED-installatie;

6. de benodigde kabeldoorsnede;

7. eventuele spanningsval bij langere kabellengtes;

8. de correcte aansluiting en configuratie van de DALI-bus.

Bij twijfel adviseren wij om de installatie door een deskundige te laten uitvoeren.

Technische specificaties

Certificering en normen

De CHQ200V12-DA6 voldoet volgens de fabrikant aan verschillende relevante veiligheids- en EMC-normen, waaronder:

• EN 61347-2-13:2014+A1

• EN 61347-1:2015+A1

• EN IEC 62384:2020

• EN IEC 55015:2019+A11

• EN IEC 61547:2023

• EN IEC 61000-3-2:2019+A1+A2

• EN 61000-3-3:2013+A1+A2

Veelgestelde vragen

Is dit een 192W of 200W LED voeding?

De CHQ200V12-DA6 behoort tot de 200W-serie, maar heeft bij 12V een opgegeven maximaal uitgangsvermogen van 192W. De maximale uitgangsstroom bedraagt 16A.

12V × 16A = 192W.

Houd daarom voor berekeningen altijd maximaal 192W aan.

Kan ik een 12V LED-strip rechtstreeks aansluiten?

Ja. De voeding levert een constante uitgangsspanning van 12V DC en is daarmee bedoeld voor geschikte 12V Constant Voltage LED-strips en LED-modules.

Heb ik nog een aparte LED-dimmer nodig?

Niet voor de normale DALI-dimfunctie. De DALI-2 DT6 aansturing is geïntegreerd in de driver. De voeding ontvangt het DALI-signaal en regelt vervolgens de aangesloten LED-verlichting.

Hoe ver kan deze DALI voeding dimmen?

Volgens de fabrikant bedraagt het dimbereik 0,1 tot 100%.

Is de voeding geschikt voor Tunable White?

DT6 is bedoeld voor het regelen van de lichtintensiteit. Voor afzonderlijke regeling van bijvoorbeeld warm- en koudwit via DALI worden doorgaans andere oplossingen, zoals DALI DT8, toegepast.

Is deze DALI voeding waterdicht?

De voeding heeft een IP67-classificatie en een ingegoten metalen behuizing. Hierdoor is hij geschikt voor toepassingen waar bescherming tegen stof en vocht noodzakelijk is. Let erop dat ook alle aansluitingen en overige componenten van de installatie voldoende beschermd moeten worden.

Wat is het verschil met de 100W DALI voeding?

De belangrijkste reden om voor deze uitvoering te kiezen is het hogere uitgangsvermogen. Deze voeding levert maximaal 192W / 16A, waardoor grotere hoeveelheden 12V LED-strip vanuit één DALI driver kunnen worden aangestuurd.

POS Power 12V 200W DALI LED voeding kopen bij LED-Gigant

Met de POS Power CHQ200V12-DA6 kiest u voor een krachtige professionele DALI-2 LED voeding voor 12V LED-strips. Met 192W uitgangsvermogen, 16A capaciteit, DALI-2 DT6 dimregeling, IP67 bescherming, actieve PFC en een efficiëntie van circa 92% is deze driver uitstekend geschikt voor veeleisende residentiële en commerciële LED-projecten.

Bij LED-Gigant kunt u deze DALI voeding combineren met onze professionele 12V LED-strips, aluminium LED-profielen, aansluitmaterialen en DALI-componenten.

Heeft u een groter project of weet u niet hoeveel voedingen u nodig heeft? Neem contact met ons op. LED-Gigant kan aan de hand van het aantal meters LED-strip, het vermogen per meter en de kabellengtes berekenen welke voeding en bekabeling het meest geschikt zijn.
