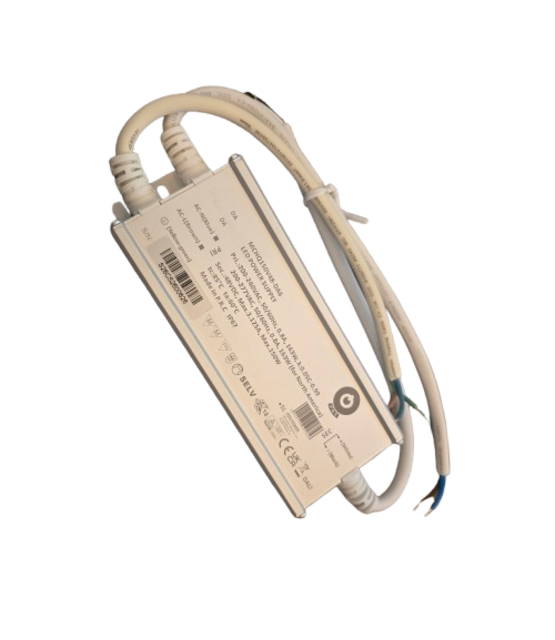

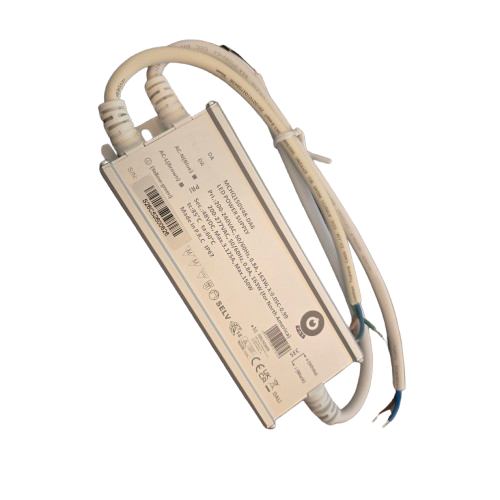

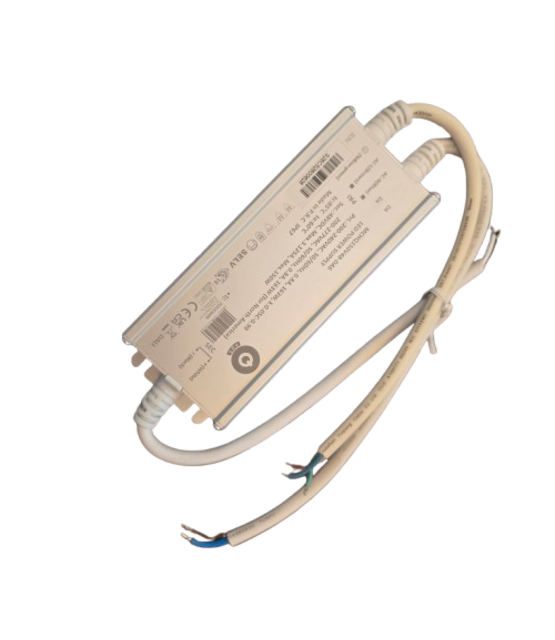

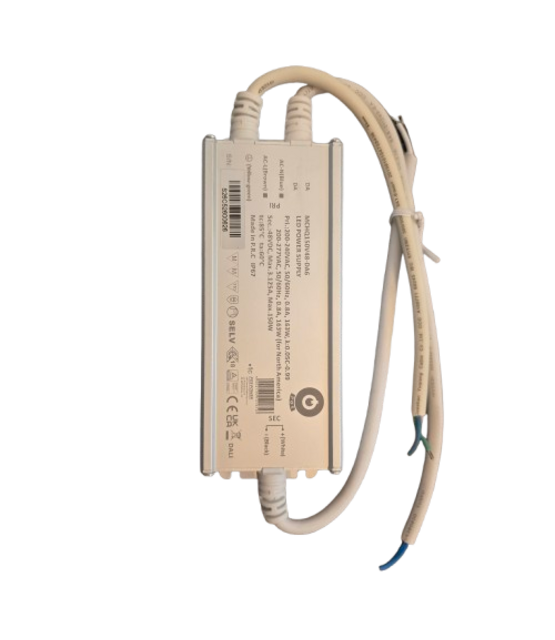

POS Power DALI-2 LED Voeding 48V 150W IP67 – MCHQ150V48-DA6

De POS Power MCHQ150V48-DA6 is een professionele 48V DALI-2 LED voeding van 150W voor het voeden en dimmen van 48V LED-strips en LED-modules. De Constant Voltage LED driver levert een stabiele 48V DC uitgangsspanning, maximaal 3,125 ampère en een totaal uitgangsvermogen van 150 watt.

Dankzij de geïntegreerde DALI-2.0 DT6 interface kan de aangesloten LED-verlichting rechtstreeks vanuit een professioneel DALI-lichtregelsysteem worden aangestuurd en gedimd. Met een zeer groot dimbereik van 0,1 tot 100% is een nauwkeurige regeling van de lichtsterkte mogelijk.

De robuuste metalen behuizing is intern ingegoten en beschikt over IP67-bescherming. In combinatie met actieve PFC, geïntegreerde beveiligingen en 5 jaar garantie is de MCHQ150V48-DA6 bijzonder geschikt voor professionele en veeleisende 48V LED-installaties.

Professionele 48V Constant Voltage DALI driver van 150W

De MCHQ150V48-DA6 werkt volgens het Constant Voltage (CV) principe en levert een constante uitgangsspanning van 48V DC.

Met een maximaal uitgangsvermogen van 150W bedraagt de maximale uitgangsstroom:

150W ÷ 48V = 3,125A

Hierdoor is deze DALI driver geschikt voor verschillende typen 48V LED-strips, LED-modules en andere Constant Voltage LED-verlichting.

Het gebruik van 48V biedt bovendien belangrijke voordelen bij langere LED-installaties, doordat voor hetzelfde vermogen minder stroom nodig is dan bij 12V of 24V.

Geïntegreerde DALI-2.0 DT6 dimfunctie

De POS Power MCHQ150V48-DA6 beschikt over een geïntegreerde DALI-2.0 Device Type 6 (DT6) interface.

DALI staat voor Digital Addressable Lighting Interface en is een veelgebruikte standaard voor professionele digitale lichtregeling.

Via DALI kan de lichtsterkte centraal en nauwkeurig worden geregeld vanuit een geschikt DALI-systeem. Hierdoor is deze voeding bijzonder geschikt voor professionele lichtinstallaties in onder andere:

• woningen;

• winkels;

• showrooms;

• restaurants;

• hotels;

• kantoren;

• utiliteitsgebouwen;

• architecturale projecten;

• maatwerkinterieurs.

Omdat de DALI-aansturing rechtstreeks in de driver is geïntegreerd, is bij normale DALI-aansturing geen afzonderlijke LED-dimmer tussen de voeding en de LED-strip nodig.

Dimbereik van 0,1 tot 100%

De MCHQ150V48-DA6 ondersteunt een zeer groot dimbereik van 0,1 tot 100%.

Hierdoor kan de aangesloten 48V LED-verlichting van een zeer laag lichtniveau tot volledige lichtsterkte worden geregeld.

Dit is met name interessant voor sfeerverlichting, horeca, hotels, hoogwaardige woningen en andere projecten waarbij een nauwkeurige en professionele dimregeling gewenst is.

Belangrijkste eigenschappen

• Merk: POS Power

• Model: MCHQ150V48-DA6

• Producttype: Power Supply / LED Driver / Industrial Power Supply

• Type uitgang: Constant Voltage

• Uitgangsspanning: 48V DC

• Maximaal vermogen: 150W

• Maximale uitgangsstroom: 3,125A

• Dimbaar: Ja

• Dimprotocol: DALI

• DALI-versie: DALI-2.0

• DALI Device Type: DT6

• Dimbereik: 0,1 – 100%

• Beschermingsklasse: IP67

• Elektrische beschermingsklasse: Klasse II

• Actieve PFC: Ja

• Metalen behuizing

• Intern ingegoten

• Passieve koeling

• Geschikt voor opbouwmontage

• 5 jaar garantie

Waarom kiezen voor een 48V LED voeding?

48V LED-verlichting wordt steeds vaker toegepast bij professionele LED-stripinstallaties en lange lichtlijnen.

Een belangrijk voordeel is de lagere stroomsterkte bij hetzelfde vermogen.

Bij 150W bedraagt de stroom:

• 48V = 3,125A

• 24V = 6,25A

• 12V = 12,5A

Een 48V installatie vraagt bij hetzelfde vermogen dus slechts de helft van de stroom van een vergelijkbare 24V installatie.

Dit biedt verschillende voordelen:

• minder spanningsverlies over de bekabeling;

• lagere stroombelasting van kabels;

• efficiëntere vermogensoverdracht;

• geschikt voor langere LED-strips;

• ideaal voor lange lichtlijnen;

• minder zware belasting van connectoren en aansluitingen.

Vooral bij langere LED-stripinstallaties is 48V daarom een interessante keuze.

Hoeveel meter 48V LED-strip kan ik aansluiten?

Hoeveel meter LED-strip kan worden aangesloten, is afhankelijk van het opgenomen vermogen per meter.

LED-strip van 6W per meter

20 meter × 6W = 120W

Dit valt ruim binnen de capaciteit van de voeding.

LED-strip van 8W per meter

16 meter × 8W = 128W

Ook hiervoor beschikt de MCHQ150V48-DA6 over voldoende vermogen.

LED-strip van 10W per meter

13 meter × 10W = 130W

Ook deze belasting valt binnen de capaciteit.

LED-strip van 12W per meter

11 meter × 12W = 132W

Dit is eveneens een geschikte belasting.

LED-strip van 14,4W per meter

9 meter × 14,4W = 129,6W

Ook hiervoor beschikt de 150W driver over voldoende capaciteit.

Wij adviseren bij professionele installaties om enige vermogensreserve aan te houden en een LED voeding niet structureel op het absolute maximale uitgangsvermogen te belasten.

Let op bij langere LED-strips

Hoewel 48V uitstekend geschikt is voor langere LED-strips, moet ook bij 48V rekening worden gehouden met spanningsverlies en de maximale stroombelasting van de LED-strip.

Bij grotere installaties zijn onder andere belangrijk:

• lengte van de LED-strip;

• vermogen per meter;

• maximale doorvoerstroom van de LED-strip;

• kabellengte;

• kabeldoorsnede;

• connectoren;

• aantal voedingspunten.

Bij lange lichtlijnen kan het noodzakelijk zijn om de LED-strip op meerdere plaatsen te voeden.

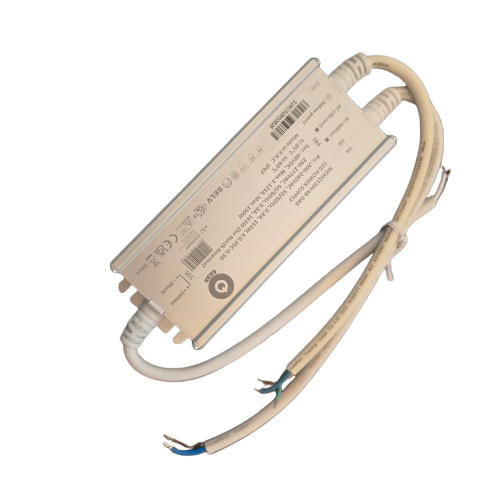

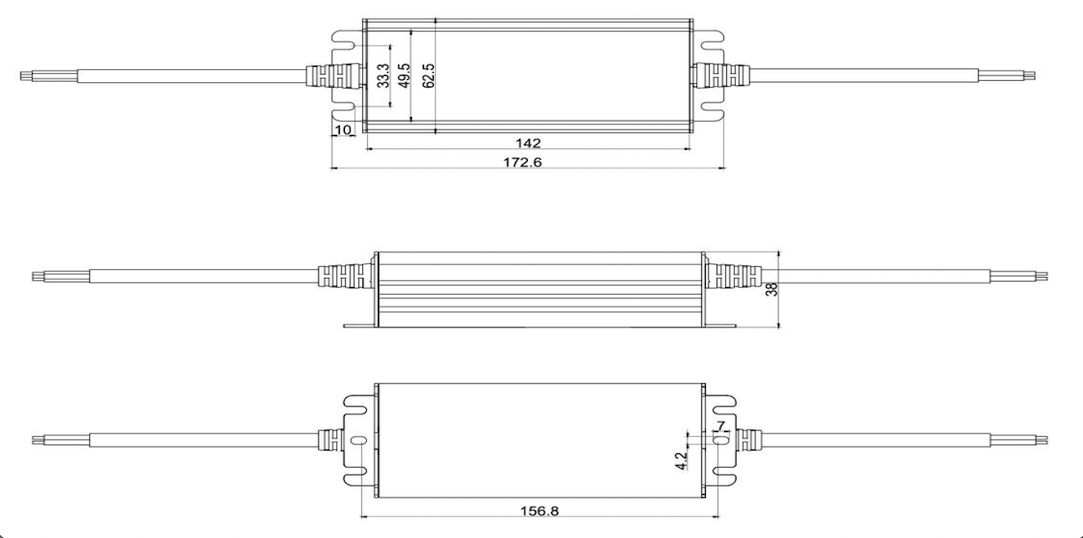

IP67 en ingegoten metalen behuizing

De POS Power MCHQ150V48-DA6 is uitgevoerd met een robuuste metalen behuizing waarbij de interne elektronica is ingegoten.

De voeding beschikt over een IP67-classificatie en biedt daarmee een hoge mate van bescherming tegen stof en vocht.

Hierdoor is de driver geschikt voor uiteenlopende toepassingen, waaronder:

• professionele binnenverlichting;

• vochtige technische omgevingen;

• overkappingen;

• gevelverlichting;

• buitenverlichting;

• lichtreclame;

• architecturale verlichting;

• commerciële projecten.

Bij toepassing in vochtige ruimtes of buiten moeten ook alle kabelverbindingen, connectoren en aansluitingen correct tegen vocht worden beschermd.

Actieve PFC

De MCHQ150V48-DA6 beschikt over een ingebouwde actieve Power Factor Correction (PFC).

Dit is met name interessant bij professionele installaties waarin meerdere LED-drivers worden toegepast en draagt bij aan een efficiënte elektrische installatie.

Uitgebreide elektronische beveiligingen

De driver beschikt over meerdere geïntegreerde beveiligingen.

Kortsluitbeveiliging
Beschermt de voeding wanneer kortsluiting aan de uitgang ontstaat.

Overbelasting / overstroom
Beschermt de driver wanneer de aangesloten belasting boven de toegestane capaciteit komt.

Overspanningsbeveiliging
Beschermt de voeding en aangesloten LED-verlichting tegen een te hoge uitgangsspanning.

Overtemperatuurbeveiliging
Beschermt de elektronica wanneer de interne temperatuur te hoog oploopt.

Deze beveiligingen dragen bij aan een betrouwbare en duurzame werking van de LED-installatie.

Waarvoor gebruikt u de MCHQ150V48-DA6?

Deze 48V 150W DALI LED driver is onder andere geschikt voor:

48V LED-strips
Voor het voeden en digitaal dimmen van Constant Voltage LED-strips.

DALI-installaties
Voor professionele digitale lichtregelsystemen.

Lange lichtlijnen
Door de relatief lage stroomsterkte is 48V bijzonder interessant voor langere LED-installaties.

Indirecte verlichting
Voor plafonds, koven, wanden en architecturale verlichting.

Winkels en showrooms
Voor professionele dimbare LED-verlichting.

Hotels en horeca
Voor nauwkeurig regelbare sfeer- en accentverlichting.

Kantoren en utiliteitsbouw
Voor integratie van LED-verlichting in professionele DALI-systemen.

Buiten- en gevelverlichting
Dankzij de IP67-uitvoering geschikt voor veeleisende omstandigheden, mits de volledige installatie correct tegen vocht wordt beschermd.

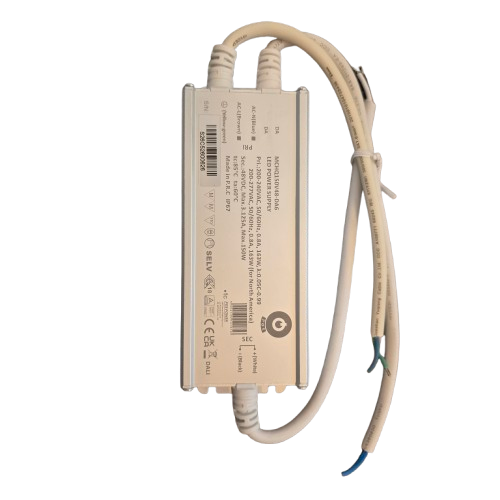

Aansluiten van de MCHQ150V48-DA6

Aan de primaire zijde wordt de voeding aangesloten op de netspanning en de DALI-bus.

Aan de secundaire zijde levert de driver een stabiele 48V DC uitgangsspanning.

Controleer vóór installatie altijd:

1. of de LED-strip geschikt is voor 48V DC;

2. het totale opgenomen vermogen;

3. of het totale vermogen onder 150W blijft;

4. of de maximale uitgangsstroom van 3,125A niet wordt overschreden;

5. de juiste polariteit;

6. de correcte aansluiting van de DALI-bus;

7. de benodigde kabeldoorsnede;

8. eventueel spanningsverlies;

9. de maximale belasting van kabels en connectoren;

10. of meerdere voedingspunten noodzakelijk zijn.

Technische specificaties

Veelgestelde vragen

Hoeveel vermogen levert de MCHQ150V48-DA6?

De driver levert maximaal 150W bij 48V DC. Dit komt overeen met een maximale uitgangsstroom van 3,125A.

Is de MCHQ150V48-DA6 geschikt voor 48V LED-strips?

Ja. De voeding is ontwikkeld voor 48V Constant Voltage LED-verlichting, waaronder geschikte 48V LED-strips en LED-modules.

Heb ik een aparte DALI-dimmer nodig?

Nee. De MCHQ150V48-DA6 beschikt over een geïntegreerde DALI-2.0 DT6 interface en kan rechtstreeks vanuit een geschikt DALI-systeem worden aangestuurd.

Wat is het dimbereik?

Het opgegeven dimbereik bedraagt 0,1 tot 100%.

Kan ik deze voeding met een normale 230V LED-dimmer dimmen?

Nee. Deze uitvoering is bedoeld voor DALI-aansturing en niet voor fase-aansnijding of fase-afsnijding met een traditionele 230V LED-dimmer.

Is deze DALI voeding geschikt voor buiten?

De voeding heeft een IP67-classificatie en een ingegoten metalen behuizing. Hierdoor is de driver geschikt voor veeleisende omstandigheden waar bescherming tegen stof en vocht noodzakelijk is.

Ook de aansluitingen en kabelverbindingen moeten bij buitengebruik correct tegen vocht worden beschermd.

Waarom 48V in plaats van 24V?

Bij hetzelfde vermogen vraagt 48V ongeveer de helft van de stroom van 24V. Bij deze 150W uitvoering is dat 3,125A bij 48V tegenover 6,25A bij 24V.

Dit kan spanningsverlies beperken en maakt 48V aantrekkelijk voor langere LED-strips en professionele lichtlijnen.

Wat betekent DALI-2 DT6?

DALI Device Type 6 (DT6) is bedoeld voor digitale regeling van de lichtintensiteit van LED-drivers. Hiermee kan de aangesloten verlichting vanuit het DALI-systeem nauwkeurig worden gedimd.

Kan ik hiermee een Dual White LED-strip aansturen?

Niet als afzonderlijk regelbare Tunable White oplossing. Deze DT6-driver is bedoeld voor het regelen van de lichtsterkte. Voor onafhankelijke regeling van warmwit en koudwit is een geschikte meerkanaals of DALI DT8 Tunable White oplossing nodig.

POS Power MCHQ150V48-DA6 kopen?

Zoekt u een professionele DALI LED voeding 48V 150W voor een dimbare 48V LED-installatie? De POS Power MCHQ150V48-DA6 combineert 48V DC, 150W uitgangsvermogen, 3,125A, DALI-2.0 DT6, IP67 en actieve PFC in één robuuste professionele LED driver.

Dankzij het grote dimbereik van 0,1 tot 100%, de ingegoten metalen behuizing en 5 jaar garantie is deze DALI voeding bijzonder geschikt voor hoogwaardige residentiële en professionele LED-projecten.

Bij LED-Gigant kunt u de MCHQ150V48-DA6 combineren met geschikte 48V LED-strips, aluminium LED-profielen, bekabeling, aansluitmaterialen en professionele DALI-componenten.
