DALI-2 LED Voeding 48V 320W IP67 – 6,66A Professionele LED Driver

Deze professionele 48V DALI-2 LED voeding van 320W is ontwikkeld voor het voeden en dimmen van krachtige 48V LED-strips en LED-modules. De Constant Voltage LED driver levert een stabiele 48V DC uitgangsspanning, maximaal 6,66 ampère en een totaal uitgangsvermogen van maar liefst 320 watt.

De geïntegreerde DALI-2.0 DT6 interface maakt het mogelijk om de aangesloten LED-verlichting rechtstreeks vanuit een professioneel DALI-lichtregelsysteem te bedienen en te dimmen. Met een zeer groot dimbereik van 0,1 tot 100% is een nauwkeurige regeling van de lichtsterkte mogelijk.

Dankzij de robuuste metalen, intern ingegoten behuizing, IP67-bescherming, actieve PFC, een typische efficiëntie van 94% en een bedrijfstemperatuurbereik van -40°C tot +70°C is deze 48V DALI driver bijzonder geschikt voor veeleisende professionele LED-installaties.

Krachtige 48V Constant Voltage DALI driver van 320W

Deze LED voeding werkt volgens het Constant Voltage (CV) principe en levert een constante uitgangsspanning van 48V DC.

Met een maximaal vermogen van 320W en een uitgangsstroom van maximaal 6,66A is de driver geschikt voor grotere hoeveelheden 48V LED-strips en LED-modules.

De verhouding tussen spanning, stroom en vermogen is:

48V × 6,66A = circa 320W

Door gebruik te maken van 48V kan een groot vermogen worden overgebracht met een relatief lage stroomsterkte. Dit maakt 48V bijzonder interessant voor langere LED-strips, grote lichtlijnen en professionele projecten.

Geïntegreerde DALI-2.0 DT6 dimfunctie

De driver beschikt over een geïntegreerde DALI-2.0 Device Type 6 (DT6) interface.

DALI staat voor Digital Addressable Lighting Interface en wordt wereldwijd toegepast voor professionele digitale lichtregeling.

Via DALI kan de aangesloten LED-verlichting centraal worden aangestuurd en nauwkeurig worden gedimd. Dit maakt de voeding geschikt voor integratie in professionele lichtregelsystemen in bijvoorbeeld:

• winkels en showrooms;

• hotels;

• restaurants;

• kantoren;

• utiliteitsgebouwen;

• luxe woningen;

• architecturale projecten;

• professionele lichtinstallaties.

Omdat de DALI-dimfunctionaliteit in de driver is geïntegreerd, is bij normale DALI-aansturing geen afzonderlijke PWM LED-dimmer tussen de voeding en de LED-strip nodig.

Zeer groot dimbereik van 0,1 tot 100%

Deze DALI-2 LED driver ondersteunt volgens de fabrikant een dimbereik van maar liefst 0,1 tot 100%.

Hierdoor kan de lichtsterkte zeer nauwkeurig worden geregeld, van een bijzonder laag lichtniveau tot volledige lichtopbrengst.

Dit is vooral interessant voor toepassingen waar een groot dynamisch dimbereik belangrijk is, zoals horeca, hotels, luxe woningen, winkels en architecturale verlichting.

Belangrijkste eigenschappen

• Producttype: Power Supply / LED Driver / Industrial Power Supply

• Type uitgang: Constant Voltage

• Uitgangsspanning: 48V DC

• Maximaal vermogen: 320W

• Maximale uitgangsstroom: 6,66A

• Dimbaar: Ja

• Dimprotocol: DALI

• DALI-versie: DALI-2.0

• DALI Device Type: DT6

• Dimbereik: 0,1 – 100%

• AC ingang: 200 – 277VAC

• Beschermingsklasse: IP67

• Elektrische beschermingsklasse: Klasse II

• Actieve PFC: Ja

• Typische efficiëntie: 94%

• Nullastverbruik: ≤0,5W

• Metalen behuizing

• Intern ingegoten

• Passieve koeling

• Bedrijfstemperatuur: -40°C tot +70°C

• Opbouwmontage

• 5 jaar garantie

Waarom 48V ideaal is voor grotere LED-installaties

Een belangrijk voordeel van een 48V LED-systeem is de lagere stroomsterkte ten opzichte van 24V en 12V.

Bij een vermogen van ongeveer 320W bedraagt de maximale stroom:

320W ÷ 48V = circa 6,66A

Voor hetzelfde vermogen zou bij lagere spanningen aanzienlijk meer stroom nodig zijn:

• 320W bij 48V = circa 6,66A

• 320W bij 24V = circa 13,33A

• 320W bij 12V = circa 26,67A

De lagere stroomsterkte bij 48V biedt belangrijke voordelen voor grotere LED-installaties:

• minder spanningsverlies over de bekabeling;

• lagere stroombelasting van kabels;

• efficiëntere vermogensoverdracht;

• geschikt voor langere LED-strips;

• ideaal voor lange professionele lichtlijnen;

• grotere vermogens mogelijk vanuit één driver.

Hierdoor is deze 320W driver bijzonder interessant voor professionele 48V LED-projecten.

Hoeveel meter 48V LED-strip kan ik aansluiten?

Hoeveel meter LED-strip kan worden aangesloten, hangt af van het opgenomen vermogen per meter.

LED-strip van 8W per meter

35 meter × 8W = 280W

Dit valt binnen de maximale capaciteit van de voeding.

LED-strip van 10W per meter

28 meter × 10W = 280W

Ook hiervoor biedt de driver voldoende vermogen.

LED-strip van 12W per meter

24 meter × 12W = 288W

Ook deze belasting blijft binnen de capaciteit.

LED-strip van 14,4W per meter

20 meter × 14,4W = 288W

Dit is eveneens een passende belasting voor deze 320W voeding.

LED-strip van 19,2W per meter

15 meter × 19,2W = 288W

Ook hiervoor beschikt de driver over voldoende vermogen.

Wij adviseren bij professionele installaties om enige vermogensreserve aan te houden en de voeding niet structureel op zijn absolute maximale uitgangsvermogen te belasten.

Let op bij lange LED-striplengtes

Dat een voeding voldoende vermogen heeft voor bijvoorbeeld 20 of 30 meter LED-strip betekent niet automatisch dat deze volledige lengte vanaf één uiteinde kan worden gevoed.

Ook bij 48V moet rekening worden gehouden met:

• maximale doorvoerstroom van de LED-strip;

• spanningsverlies;

• kabeldoorsnede;

• kabellengte;

• aansluitpunten;

• maximale stroom van connectoren;

• verdeling van de belasting.

Bij lange LED-installaties adviseren wij daarom om meerdere voedingspunten te gebruiken en de belasting indien nodig over verschillende kabels te verdelen.

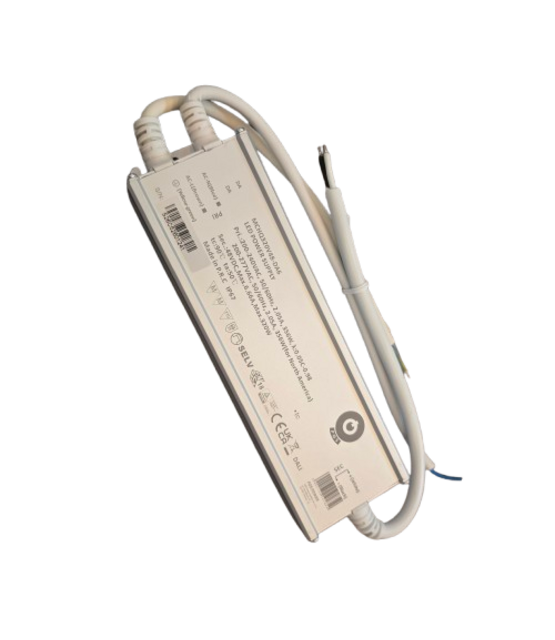

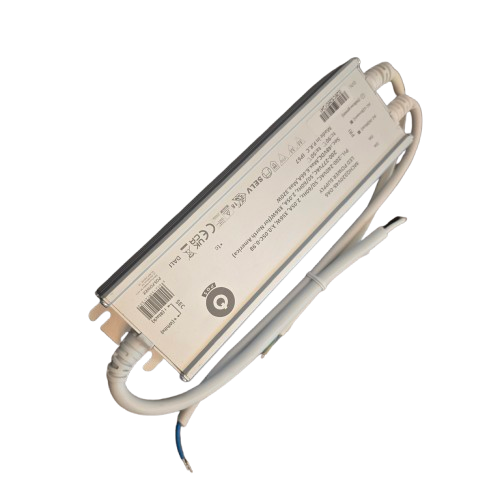

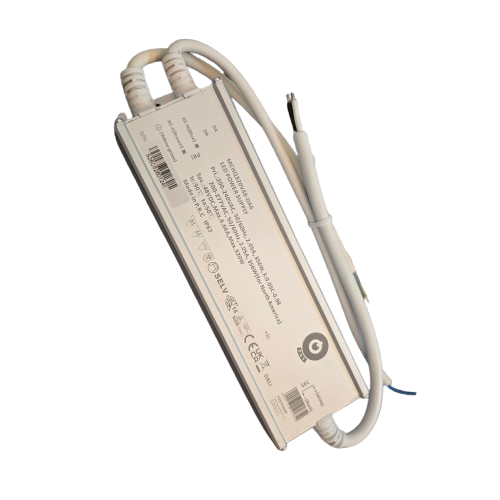

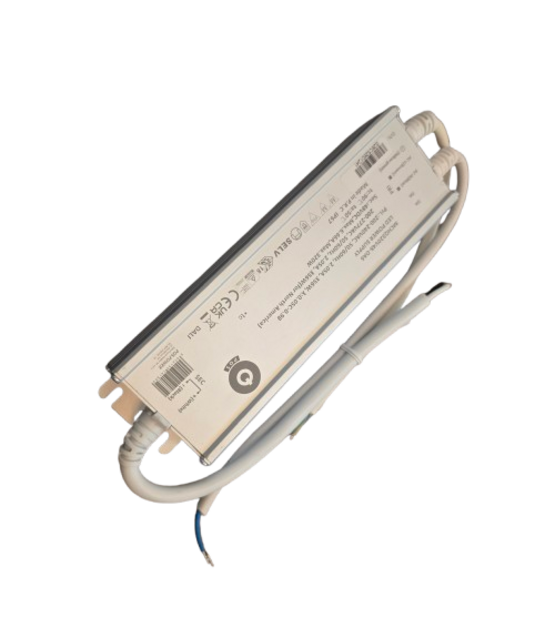

IP67 en volledig ingegoten metalen behuizing

De 48V DALI driver is uitgevoerd met een robuuste metalen behuizing waarvan de elektronica intern is ingegoten.

Dit beschermt de elektronische componenten tegen onder andere stof en vocht.

De voeding beschikt over een IP67-classificatie en is daardoor geschikt voor veeleisende omgevingen waar een standaard IP20 voeding niet voldoende bescherming biedt.

Mogelijke toepassingen zijn:

• overkappingen;

• buitenverlichting;

• gevelverlichting;

• tuinverlichting;

• lichtreclame;

• vochtige technische ruimtes;

• professionele projectverlichting;

• industriële toepassingen.

Let op: IP67 van de voeding betekent niet automatisch dat de volledige installatie waterdicht is. Ook kabelverbindingen, connectoren en aansluitingen moeten correct tegen vocht worden beschermd.

Hoge efficiëntie van 94%

De driver heeft een typische efficiëntie van maar liefst 94%.

Dit betekent dat een groot gedeelte van het opgenomen elektrische vermogen daadwerkelijk beschikbaar komt voor de aangesloten LED-verlichting.

Daarnaast bedraagt het nullastverbruik maximaal slechts 0,5W.

Vooral bij grotere installaties en langdurig gebruik is een hoge efficiëntie belangrijk om energieverlies en warmteontwikkeling zoveel mogelijk te beperken.

Actieve PFC

De voeding is voorzien van actieve Power Factor Correction (PFC).

Dit is met name interessant bij professionele installaties waarin meerdere krachtige LED-drivers worden toegepast.

De combinatie van actieve PFC en een typische efficiëntie van 94% maakt deze driver geschikt voor hoogwaardige commerciële en technische lichtinstallaties.

Uitgebreide elektronische beveiligingen

Voor een betrouwbare werking beschikt deze DALI driver over verschillende ingebouwde beveiligingen.

Kortsluitbeveiliging
Bij kortsluiting schakelt de voeding over naar hiccup mode. Wanneer de foutconditie is verdwenen, kan de driver automatisch herstellen.

Overbelasting / overstroom
Ook bij overbelasting wordt hiccup mode geactiveerd. Na het verdwijnen van de overbelasting kan de voeding automatisch herstellen.

Overspanningsbeveiliging
Bij een te hoge uitgangsspanning wordt de uitgang uitgeschakeld. De voeding moet vervolgens opnieuw van spanning worden voorzien om te herstellen.

Overtemperatuurbeveiliging
Wanneer de interne temperatuur te hoog wordt, wordt de uitgangsspanning uitgeschakeld. Na voldoende afkoeling herstelt de voeding automatisch.

Deze beveiligingen helpen de driver en de aangesloten LED-installatie te beschermen tegen verschillende foutcondities.

Geschikt voor temperaturen van -40°C tot +70°C

Een ander belangrijk voordeel van deze professionele LED driver is het zeer grote bedrijfstemperatuurbereik.

De voeding is geschikt voor bedrijfstemperaturen van:

-40°C tot +70°C

Voor opslag geldt een bereik van -40°C tot +85°C bij een relatieve luchtvochtigheid van 5 tot 85%.

Hierdoor kan de voeding worden toegepast in uiteenlopende professionele en industriële omgevingen.

Compact vermogen: 320W in een metalen behuizing

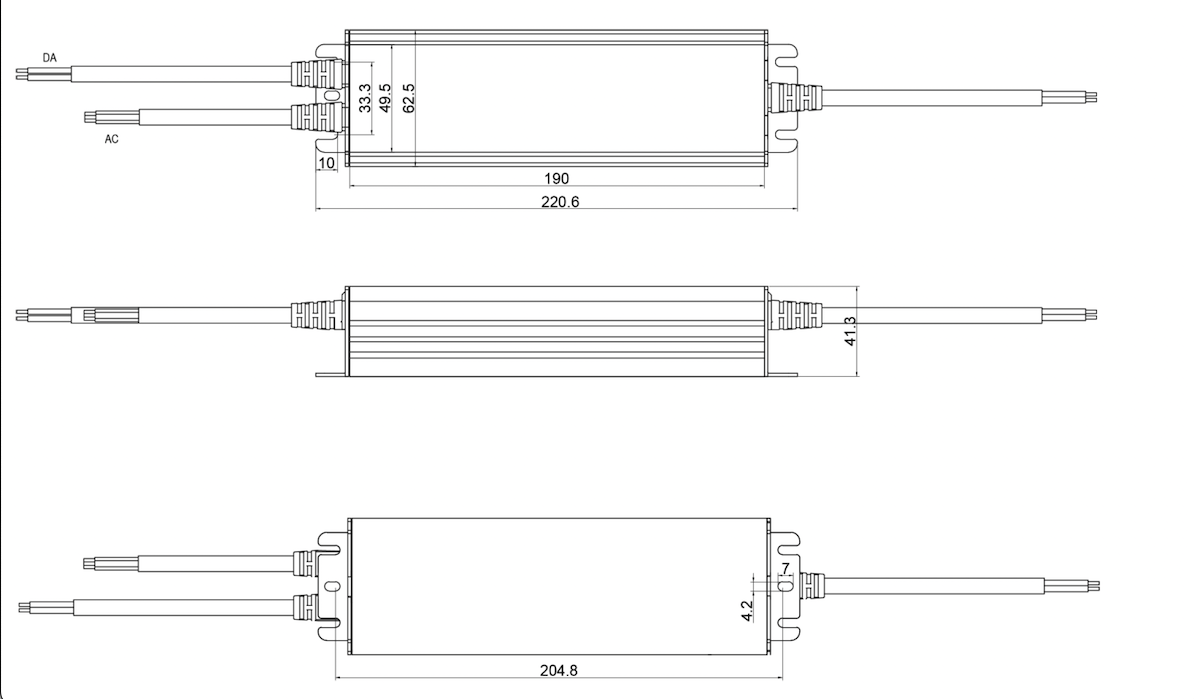

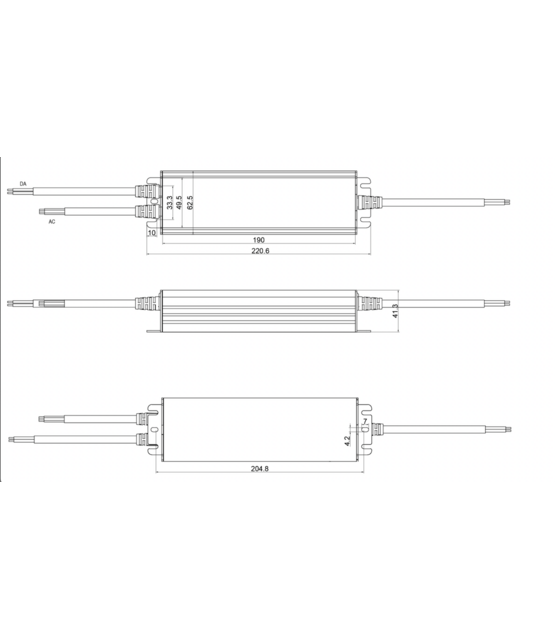

Ondanks het hoge vermogen van 320W heeft de driver relatief compacte afmetingen:

220,6 × 62,5 × 41,3 mm

Het gewicht bedraagt circa 1,2 kg.

De voeding is bedoeld voor opbouwmontage en kan daardoor eenvoudig worden bevestigd op een geschikte ondergrond.

Waarvoor gebruikt u deze 48V DALI voeding?

Deze krachtige 48V DALI LED voeding van 320W is bijzonder geschikt voor:

Lange 48V LED-strips
Voor grotere installaties waarbij veel LED-strip vanuit één krachtige driver wordt gevoed.

Professionele DALI-installaties
Voor integratie van 48V LED-verlichting in digitale DALI-lichtregelsystemen.

Architecturale verlichting
Voor lange lichtlijnen, indirecte verlichting, plafonds, wanden en maatwerkconstructies.

Winkels en showrooms
Voor grotere dimbare LED-installaties en lange lichtlijnen.

Hotels en horeca
Voor krachtige en nauwkeurig dimbare sfeer- en accentverlichting.

Kantoren en utiliteitsbouw
Voor integratie in professionele lichtregel- en gebouwbeheersystemen.

Buiten- en gevelverlichting
Dankzij de IP67-uitvoering geschikt voor veeleisende omstandigheden, mits ook alle aansluitingen correct tegen vocht worden beschermd.

Aansluiten van de 48V 320W DALI LED driver

Aan de primaire zijde wordt de voeding aangesloten op de netspanning en de DALI-bus.

Aan de secundaire zijde levert de driver een constante 48V DC uitgangsspanning voor de aangesloten LED-strips of LED-modules.

Controleer vóór installatie altijd:

1. of de LED-strip geschikt is voor 48V DC;

2. het totale opgenomen vermogen;

3. of het totale vermogen onder maximaal 320W blijft;

4. of de maximale uitgangsstroom van 6,66A niet wordt overschreden;

5. de juiste polariteit;

6. de correcte aansluiting van de DALI-bus;

7. de benodigde kabeldoorsnede;

8. het mogelijke spanningsverlies;

9. de maximale stroom per kabel en connector;

10. of meerdere voedingspunten noodzakelijk zijn.

Technische specificaties

Veiligheids- en EMC-normen

Volgens de technische specificaties voldoet deze LED driver onder andere aan:

• TUV ENEC18 EN 61347-2-13:2014+A1

• TUV ENEC18 EN 61347-1:2015+A1

• TUV ENEC18 EN IEC 62384:2020

• TUV EN IEC 55015:2019+A11

• TUV EN IEC 61547:2023

• TUV EN IEC 61000-3-2:2019+A1+A2

• TUV EN 61000-3-3:2013+A1+A2

Veelgestelde vragen

Hoeveel vermogen levert deze DALI LED voeding?

De voeding levert maximaal 320W bij 48V DC met een maximale uitgangsstroom van 6,66A.

Kan ik iedere 48V LED-strip aansluiten?

De voeding is bedoeld voor 48V Constant Voltage LED-strips en LED-modules. Controleer altijd het totale opgenomen vermogen en zorg ervoor dat 320W en 6,66A niet worden overschreden.

Heb ik nog een aparte DALI-dimmer nodig?

Nee. De driver beschikt over een geïntegreerde DALI-2.0 DT6 interface en kan rechtstreeks vanuit een geschikt DALI-systeem worden aangestuurd.

Wat is het dimbereik?

Volgens de fabrikant bedraagt het dimbereik 0,1 tot 100%.

Kan ik deze voeding met een normale 230V LED-dimmer dimmen?

Nee. Deze uitvoering is bedoeld voor digitale DALI-aansturing en niet voor fase-aansnijding of fase-afsnijding met een traditionele 230V wanddimmer.

Is deze voeding geschikt voor buiten?

De driver beschikt over een IP67-classificatie en een robuuste ingegoten metalen behuizing. Hierdoor is de voeding geschikt voor veeleisende omstandigheden waar bescherming tegen stof en vocht noodzakelijk is.

Zorg er wel voor dat ook alle kabelverbindingen en overige aansluitingen correct tegen vocht worden beschermd.

Waarom is 48V interessant voor grotere LED-installaties?

Bij 320W loopt bij 48V slechts ongeveer 6,66A. Bij 24V zou voor hetzelfde vermogen circa 13,33A nodig zijn.

De lagere stroomsterkte kan spanningsverlies beperken en maakt 48V bijzonder interessant voor langere LED-strips en grotere professionele lichtinstallaties.

Wat betekent DALI DT6?

DALI Device Type 6 (DT6) is bedoeld voor het digitaal regelen van de lichtintensiteit van LED-drivers. De aangesloten verlichting kan hiermee vanuit het DALI-systeem nauwkeurig worden gedimd.

Kan ik met DT6 ook de kleurtemperatuur van Dual White LED-strips regelen?

Niet met deze enkelkanaals DT6-driver. DT6 is hier bedoeld voor het regelen van de lichtsterkte. Voor het afzonderlijk regelen van warmwit en koudwit is een daarvoor geschikte meerkanaals of DALI DT8 Tunable White oplossing nodig.

Professionele DALI LED voeding 48V 320W kopen?

Zoekt u een krachtige DALI LED voeding 48V 320W voor een grote professionele LED-installatie? Deze driver combineert 48V DC, 320W uitgangsvermogen, 6,66A, DALI-2.0 DT6, IP67 en actieve PFC in één robuuste professionele LED voeding.

Met een dimbereik van 0,1 tot 100%, typische efficiëntie van 94%, ingegoten metalen behuizing en 5 jaar garantie is deze driver bijzonder geschikt voor veeleisende 48V LED-projecten.
