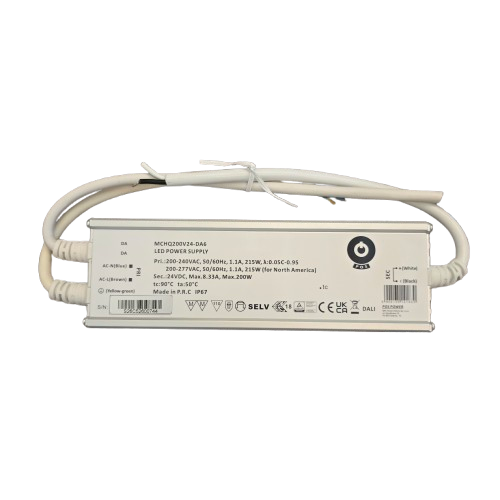

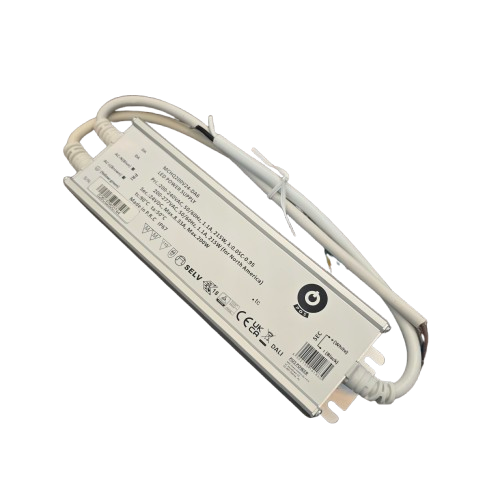

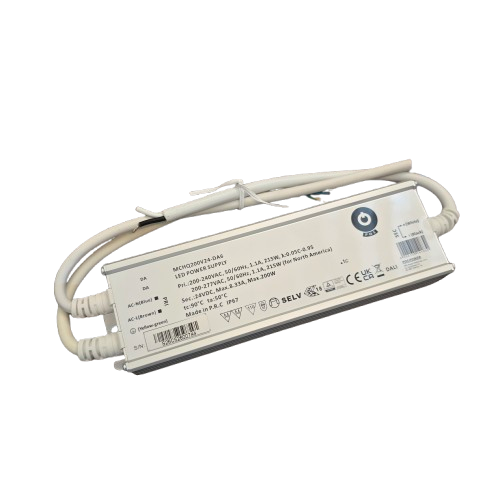

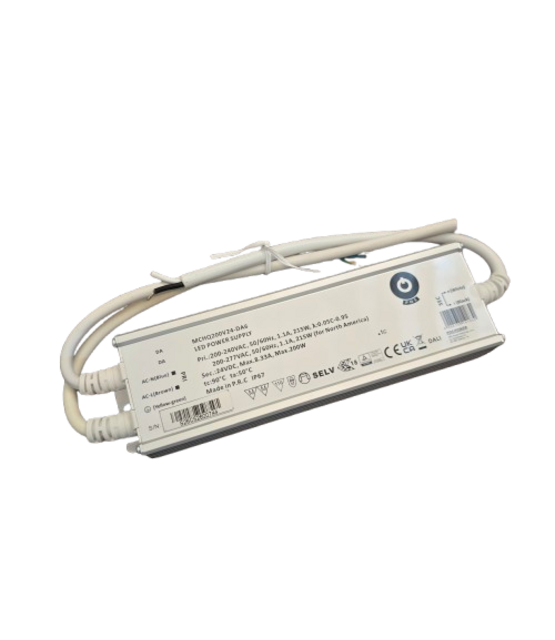

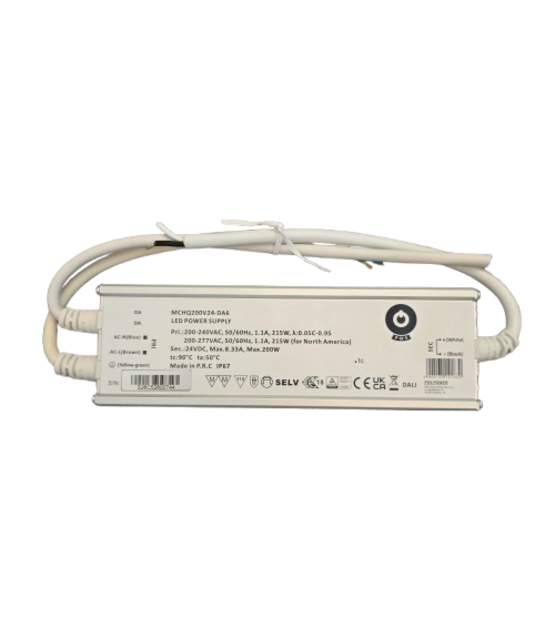

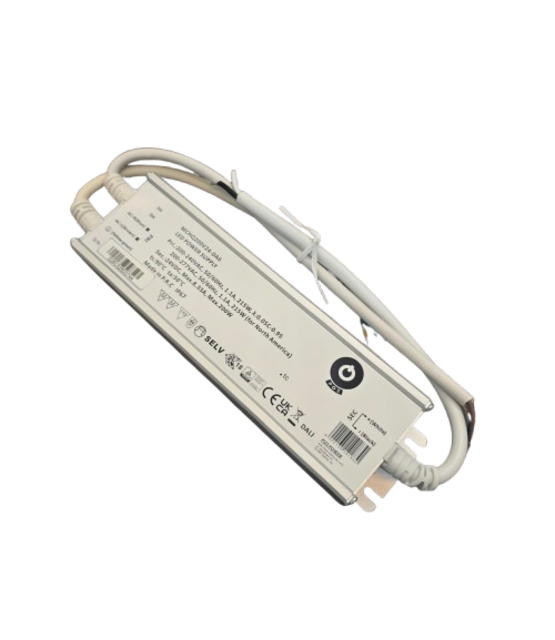

POS Power DALI-2 LED Voeding 24V 200W IP67 – MCHQ200V24-DA6

De POS Power MCHQ200V24-DA6 is een krachtige professionele 24V DALI-2 LED voeding uit de 200W-klasse voor het voeden én dimmen van 24V LED-strips en LED-modules. De driver levert maximaal 192 watt bij 24V DC en 8 ampère en beschikt over een geïntegreerde DALI-2.0 DT6 dimfunctie.

Hierdoor kan aangesloten LED-verlichting rechtstreeks worden opgenomen in een professioneel DALI-lichtregelsysteem, zonder dat een aparte LED-dimmer tussen de voeding en LED-strip noodzakelijk is.

Dankzij de combinatie van IP67-bescherming, actieve PFC, een typische efficiëntie van 92%, metalen behuizing en een bedrijfstemperatuur van -40°C tot +70°C is deze LED driver bijzonder geschikt voor veeleisende residentiële en commerciële LED-installaties.

Professionele 24V DALI-2 LED driver van 192W

De MCHQ200V24-DA6 levert een stabiele 24V DC constante uitgangsspanning (Constant Voltage) en is daarmee geschikt voor 24V LED-strips, LED-modules en andere constant-voltage LED-verlichting.

Met een maximale uitgangsstroom van 8A bedraagt het maximale uitgangsvermogen:

24V × 8A = 192W

De driver behoort daarmee tot de 200W-serie, maar voor het berekenen van de maximale LED-belasting dient 192W te worden aangehouden.

Door het relatief hoge vermogen is deze voeding bijzonder geschikt voor langere LED-strips, krachtige LED-strips en installaties waarbij meerdere LED-secties vanuit één DALI-driver worden gevoed.

Geïntegreerde DALI-2.0 DT6 dimfunctie

De POS Power MCHQ200V24-DA6 beschikt over een ingebouwde DALI-2.0 Device Type 6 (DT6) interface.

DALI staat voor Digital Addressable Lighting Interface en is een veelgebruikte standaard voor professionele lichtregeling in onder andere winkels, hotels, kantoren, horeca, woningen en utiliteitsgebouwen.

Via het DALI-systeem kan de lichtsterkte van de aangesloten 24V LED-verlichting digitaal worden geregeld.

De driver ondersteunt een zeer groot dimbereik van 0,1 tot 100%. Hierdoor kan LED-verlichting zeer nauwkeurig worden ingesteld, van minimale lichtsterkte tot volledige output.

Een afzonderlijke 24V PWM-dimmer tussen de voeding en de LED-strip is bij normale DALI-aansturing niet nodig.

Belangrijkste eigenschappen

• Merk: POS Power

• Model: MCHQ200V24-DA6

• Type: Constant Voltage LED driver

• Uitgangsspanning: 24V DC

• Maximaal uitgangsvermogen: 192W

• Productklasse: 200W

• Maximale uitgangsstroom: 8A

• Dimbaar: Ja

• Dimprotocol: DALI

• DALI-versie: DALI-2.0

• DALI Device Type: DT6

• Dimbereik: 0,1 – 100%

• Beschermingsklasse: IP67

• Elektrische beschermingsklasse: Klasse II

• Actieve PFC: Ja

• Typische efficiëntie: 92%

• Nullastverbruik: ≤ 0,5W

• Metalen behuizing: Ja

• Intern ingegoten: Ja

• Bedrijfstemperatuur: -40°C tot +70°C

• Montage: Opbouw

• Garantie: 5 jaar

Eén voeding voor voeden én DALI dimmen

Een belangrijk voordeel van deze 24V 200W DALI LED voeding is dat voeding en dimregeling in één driver zijn gecombineerd.

Bij traditionele LED-installaties worden vaak een afzonderlijke voeding en LED-dimmer gebruikt. Bij de MCHQ200V24-DA6 is de DALI-aansturing geïntegreerd in de voeding.

Dit resulteert in:

• minder losse componenten;

• een overzichtelijkere installatie;

• professionele digitale dimregeling;

• centrale bediening vanuit een DALI-systeem;

• eenvoudige integratie in gebouwbeheersystemen;

• nauwkeurige regeling van de lichtsterkte;

• minder bekabeling en losse elektronica;

• voeding en dimregeling in één robuuste behuizing.

Voor professionele installateurs, lichtarchitecten en systeemintegratoren is dit een praktische oplossing voor het integreren van 24V LED-strips in een DALI-installatie.

IP67 waterdichte LED voeding

De MCHQ200V24-DA6 beschikt over een robuuste metalen behuizing en is intern gevuld met giethars. Hierdoor worden de interne elektronische componenten extra beschermd tegen externe invloeden.

De voeding heeft een IP67-classificatie en is daardoor geschikt voor omstandigheden waarin bescherming tegen stof en vocht noodzakelijk is.

Toepassingen zijn bijvoorbeeld:

• badkamers en vochtige ruimtes;

• overkappingen;

• buitenverlichting;

• gevelverlichting;

• tuinverlichting;

• lichtreclame;

• winkels en showrooms;

• horeca;

• hotels;

• architecturale verlichting;

• technische ruimtes;

• professionele projectverlichting.

Bij toepassing buiten moeten ook de kabelverbindingen, connectoren en overige aansluitingen voldoende tegen vocht worden beschermd.

Geschikt voor maximaal 192W aan 24V LED-verlichting

De voeding levert maximaal 192 watt bij 24V DC.

Hoeveel meter LED-strip kan worden aangesloten, hangt af van het opgenomen vermogen van de LED-strip per meter.

Voorbeeld 1 – LED-strip van 9,6W per meter

15 meter × 9,6W = 144W

Dit valt ruim binnen de capaciteit van deze voeding.

Voorbeeld 2 – LED-strip van 14,4W per meter

10 meter × 14,4W = 144W

Ook hiervoor biedt de MCHQ200V24-DA6 voldoende vermogen.

Voorbeeld 3 – krachtige LED-strip van 19,2W per meter

8 meter × 19,2W = 153,6W

Ook deze belasting valt binnen de capaciteit van de voeding.

Voor een betrouwbare en duurzame installatie adviseren wij voldoende vermogensreserve aan te houden en de voeding niet structureel op zijn absolute maximale vermogen te belasten.

Waarom 24V ideaal is voor grotere LED-installaties

Een 24V LED-installatie heeft bij hetzelfde vermogen een lagere stroomsterkte dan een vergelijkbare 12V installatie.

Deze voeding levert bijvoorbeeld:

192W ÷ 24V = 8A

Bij dezelfde 192W zou een 12V installatie maar liefst 16A vragen.

De lagere stroomsterkte bij 24V heeft verschillende voordelen. Er ontstaat minder spanningsverlies over de bekabeling en het is eenvoudiger om langere LED-installaties betrouwbaar van voeding te voorzien.

Dit maakt 24V bijzonder geschikt voor professionele LED-stripprojecten.

Let op spanningsverlies bij langere LED-strips

Hoewel 24V gunstiger is dan 12V, kan bij lange LED-strips nog steeds spanningsverlies optreden.

Bij grotere installaties adviseren wij daarom om rekening te houden met:

• de totale lengte van de LED-strip;

• het vermogen per meter;

• de afstand tussen voeding en LED-strip;

• de kabeldiameter;

• het aantal voedingspunten;

• de maximale stroom per aansluiting;

• de maximale stroom die door de LED-strip zelf mag lopen.

Bij langere installaties kan het verstandig zijn de LED-strip op meerdere punten te voeden.

Hierdoor wordt spanningsverlies beperkt en blijft de lichtsterkte over de volledige lengte zo gelijkmatig mogelijk.

Actieve PFC en hoge efficiëntie

De MCHQ200V24-DA6 beschikt over actieve Power Factor Correction (PFC).

Met name bij professionele installaties waarin meerdere LED-drivers worden toegepast, draagt een goede powerfactor bij aan een efficiënte elektrische installatie.

De driver heeft daarnaast een typische efficiëntie van circa 92%.

Het nullastverbruik bedraagt maximaal slechts 0,5W.

Hierdoor combineert deze POS Power LED driver een hoog uitgangsvermogen met een efficiënte werking.

Uitgebreide elektronische beveiligingen

Voor een betrouwbare werking beschikt de MCHQ200V24-DA6 over verschillende ingebouwde beveiligingen.

Kortsluitbeveiliging
De voeding gebruikt een hiccup-mode en kan automatisch herstellen nadat de kortsluiting is opgeheven.

Overbelasting / overstroom
Bij een te hoge belasting treedt de interne beveiliging in werking. Na het verdwijnen van de foutconditie kan de voeding automatisch herstellen.

Overspanningsbeveiliging
De interne elektronica beschermt de voeding en aangesloten LED-installatie tegen een te hoge uitgangsspanning.

Overtemperatuurbeveiliging
Wanneer de temperatuur te hoog oploopt, kan de uitgangsspanning worden uitgeschakeld. Na het oplossen van de oorzaak kan de voeding opnieuw worden ingeschakeld.

Deze beveiligingen maken de driver geschikt voor professionele installaties waarbij betrouwbaarheid van groot belang is.

Geschikt voor temperaturen van -40°C tot +70°C

De POS Power MCHQ200V24-DA6 heeft een zeer ruim opgegeven bedrijfstemperatuurbereik van:

-40°C tot +70°C

Dit maakt de voeding geschikt voor uiteenlopende omstandigheden en toepassingen waar standaard LED-voedingen mogelijk tegen hun technische grenzen aanlopen.

De opslagtemperatuur bedraagt -40°C tot +85°C bij een relatieve luchtvochtigheid van 5 tot 85%.

Waarvoor gebruikt u deze 24V DALI voeding?

De MCHQ200V24-DA6 is bijzonder geschikt voor grotere professionele LED-installaties.

DALI LED-strips
Voor het rechtstreeks integreren en dimmen van 24V LED-strips binnen een DALI-installatie.

Indirecte verlichting
Voor grotere koven, plafonds, wanden, meubels en architecturale verlichtingsprojecten.

Winkels en showrooms
Voor centraal regelbare LED-verlichting waarbij meerdere lichtgroepen vanuit een professioneel systeem worden bediend.

Horeca en hotels
Voor dimbare sfeerverlichting en grotere indirecte LED-installaties.

Kantoren en utiliteitsbouw
Voor het integreren van 24V LED-verlichting in professionele DALI- en gebouwbeheersystemen.

Architecturale verlichting
Voor maatwerkprojecten waar relatief grote hoeveelheden LED-strip moeten worden aangestuurd.

Buiten- en gevelverlichting
Dankzij de IP67-uitvoering kan de driver worden toegepast in veeleisende omstandigheden, mits de volledige installatie correct en waterdicht wordt uitgevoerd.

POS Power MCHQ200V24-DA6 aansluiten

Aan de primaire zijde wordt de LED driver aangesloten op de netspanning en de DALI-bus.

Aan de secundaire zijde levert de voeding een stabiele 24V DC uitgangsspanning voor de aangesloten LED-strips of LED-modules.

Controleer vóór installatie altijd:

1. of de LED-strip geschikt is voor 24V DC;

2. het totale opgenomen vermogen van de aangesloten LED-verlichting;

3. of het totale vermogen onder de maximale 192W blijft;

4. of de maximale uitgangsstroom van 8A niet wordt overschreden;

5. de juiste polariteit van de 24V aansluiting;

6. de correcte aansluiting van de DALI-bus;

7. de benodigde kabeldiameter;

8. de lengte van de bekabeling;

9. of bij langere LED-strips meerdere voedingspunten nodig zijn.

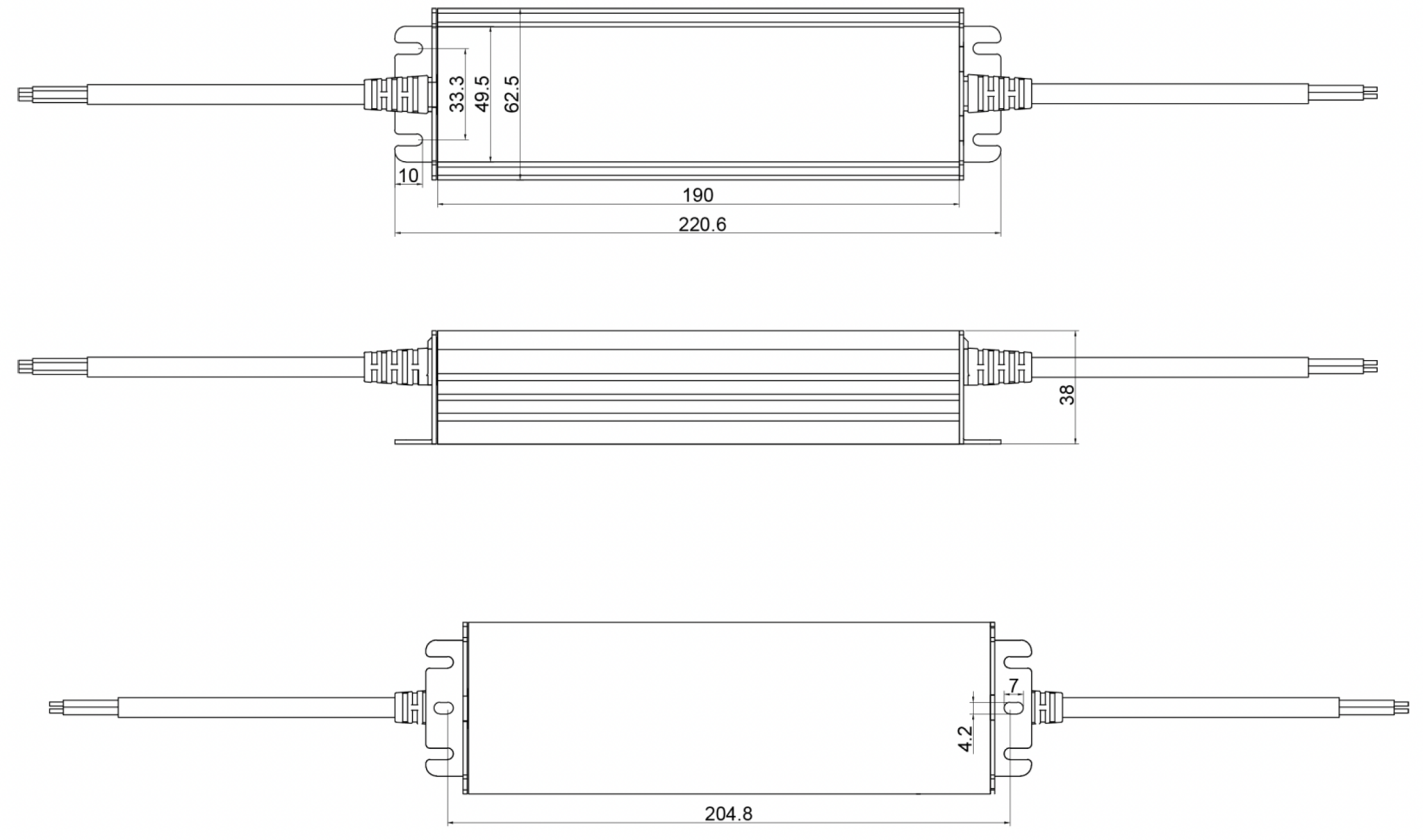

Technische specificaties

Veiligheids- en EMC-normen

Volgens de technische specificaties voldoet de MCHQ200V24-DA6 aan relevante veiligheids- en EMC-normen, waaronder:

• TUV ENEC18 EN 61347-2-13:2014+A1

• TUV ENEC18 EN 61347-1:2015+A1

• TUV ENEC18 EN IEC 62384:2020

• TUV EN IEC 55015:2019+A11

• TUV EN IEC 61547:2023

• TUV EN IEC 61000-3-2:2019+A1+A2

• TUV EN 61000-3-3:2013+A1+A2

Veelgestelde vragen

Is dit een 192W of 200W LED voeding?

De MCHQ200V24-DA6 behoort tot de 200W-serie, maar levert bij 24V maximaal 192W.

De berekening is:

24V × 8A = 192W

Gebruik bij het berekenen van de aangesloten LED-verlichting daarom altijd maximaal 192W als uitgangsvermogen.

Hoeveel ampère levert de voeding?

De voeding levert maximaal 8 ampère bij 24V DC.

Kan ik iedere 24V LED-strip aansluiten?

De driver is bedoeld voor 24V Constant Voltage LED-strips en LED-modules. Controleer altijd het totale vermogen en zorg ervoor dat zowel 192W als 8A niet worden overschreden.

Heb ik nog een aparte DALI dimmer nodig?

Nee. De DALI-2 DT6 dimfunctie is geïntegreerd in de driver. De voeding kan rechtstreeks vanuit een geschikt DALI-systeem worden aangestuurd.

Wat is het dimbereik?

De driver ondersteunt volgens de fabrikant een dimbereik van 0,1 tot 100%.

Kan ik deze voeding met een normale 230V wanddimmer dimmen?

Nee. Deze uitvoering is bedoeld voor digitale aansturing via DALI en niet voor fase-afsnijding of fase-aansnijding via een traditionele 230V LED-dimmer.

Is deze voeding geschikt voor buiten?

De voeding heeft een IP67-classificatie en een robuuste ingegoten metalen behuizing. Hierdoor is hij geschikt voor omstandigheden waarin bescherming tegen stof en vocht noodzakelijk is.

Zorg ervoor dat ook kabelverbindingen en overige elektrische aansluitingen correct en waterdicht worden uitgevoerd.

Wat is het voordeel van 24V ten opzichte van 12V?

Bij hetzelfde vermogen loopt bij 24V ongeveer de helft van de stroomsterkte ten opzichte van 12V.

Bij 192W is dat:

• 24V: 8A

• 12V: 16A

Hierdoor ontstaat bij 24V minder spanningsverlies over de bekabeling. Dit maakt 24V doorgaans geschikter voor langere en professionele LED-stripinstallaties.

Wat betekent DALI DT6?

DT6 staat voor DALI Device Type 6 en is bedoeld voor digitale regeling van de lichtintensiteit van een LED-driver.

Voor toepassingen zoals Tunable White, waarbij warmwit en koudwit afzonderlijk moeten worden aangestuurd, is een daarvoor geschikte meerkanaals DALI-oplossing nodig.
