MiBOXER D4-CX 4-kanaals RGBW-decoder met constante spanning voor DMX512 en RDM, 12-24V

MiBOXER D4-CX voor RGBW-lichtsturing

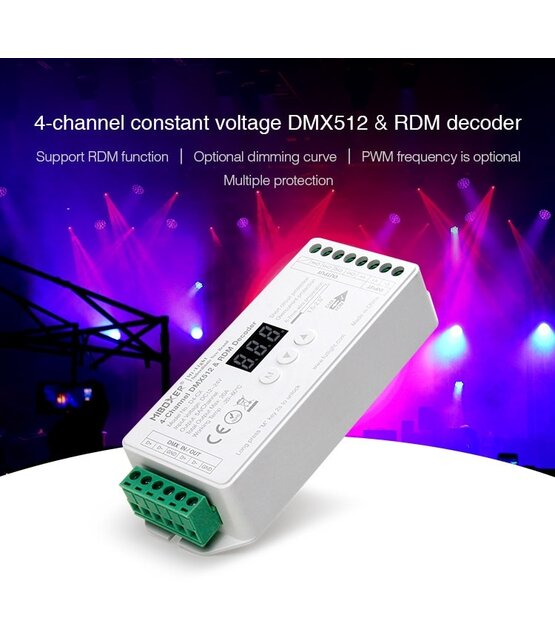

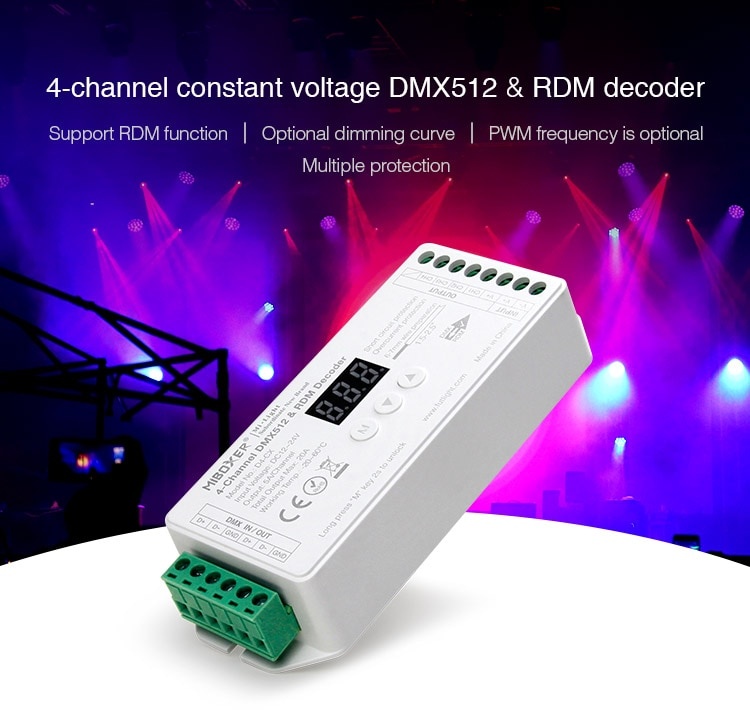

De MiBOXER D4-CX is een 4-kanaals decoder met constante spanning voor het aansturen van RGBW-ledstrips via DMX512 en RDM. De aansluiting heeft een gemeenschappelijke plus (common anode).

Instelling en dimmen

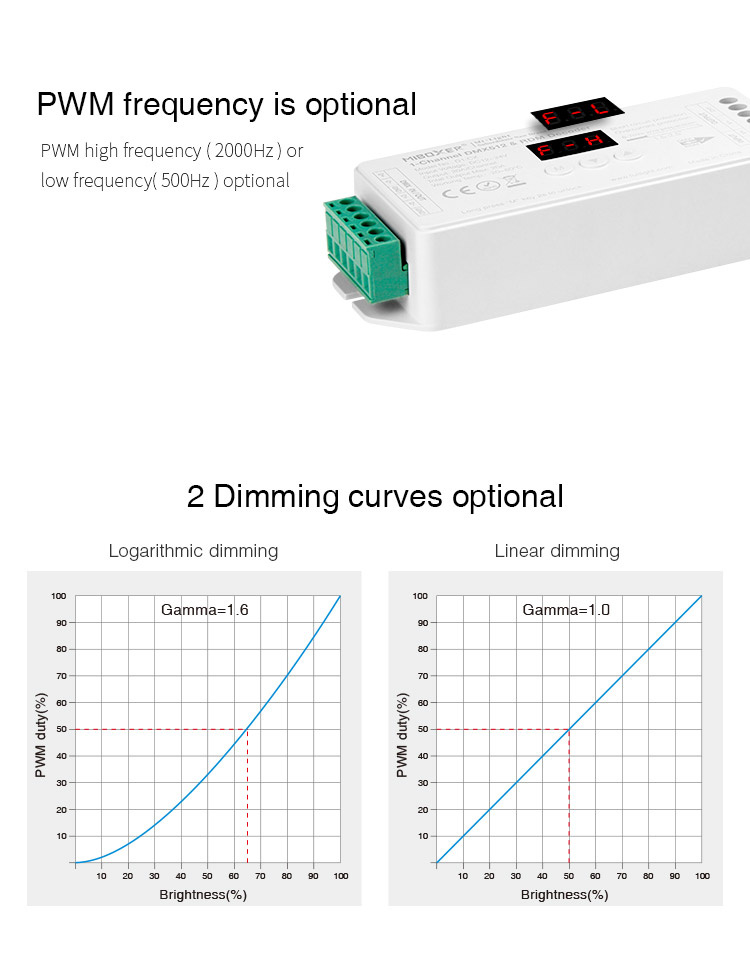

U stelt het DMX-startadres in met de knoppen en het digitale display. De PWM-uitgangsfrequentie is instelbaar op 2000Hz of 500Hz. Ook kunt u kiezen tussen een logaritmische en lineaire dimcurve en tussen vloeiend en standaard dimmen.

Specificaties

• Het model is MiBOXER D4-CX met 4 uitgangskanalen.
• De ingangsspanning is DC12~24V.
• De ingangssignalen zijn DMX512 en RDM.
• De decoder gebruikt 4 DMX-adressen.
• De uitgangsstroom is 5A per kanaal, met maximaal 20A totaal.

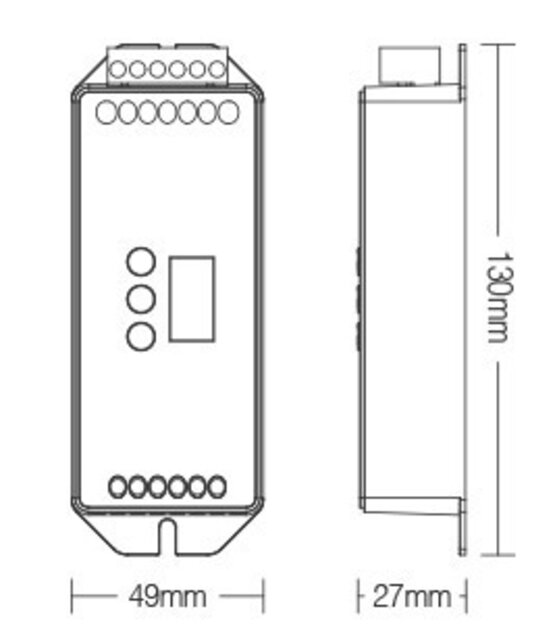

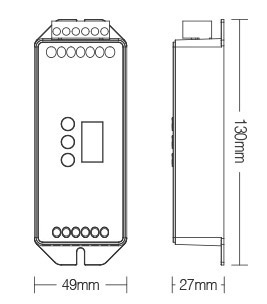

• De afmetingen zijn 130 x 49 x 27 mm.
• De werktemperatuur is -20~60℃.

Montage en bescherming

De decoder is niet waterdicht. Bij buitenmontage is een waterdichte behuizing nodig. Laat installatie en inregeling uitvoeren door een vakbekwame installateur. Controleer vóór het inschakelen of de voedingsspanning binnen het vereiste bereik valt en de bedrading correct is aangesloten.

De decoder heeft beveiliging tegen omgekeerde polariteit, kortsluiting en overstroom, met een herstelfunctie na kortsluiting of overstroom.

In de verpakking

U ontvangt 1 x MiBOXER D4-CX DMX512/RDM-decoder.

Bekijk de fabrikantenhandleiding voor het RGBW-aansluitschema en de instellingen van de D4-CX.
