MiBOXER D3-CX 3-kanaals DMX512- en RDM-decoder voor RGB-ledstrips, DC12~24V, 6A per kanaal

MiBOXER D3-CX voor RGB-ledstrips

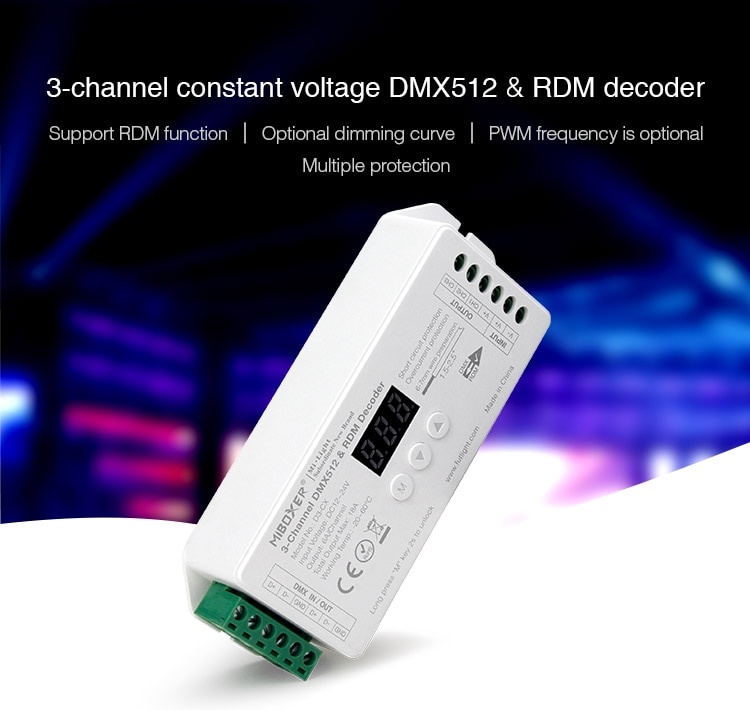

De MiBOXER D3-CX is een decoder met constante spanning voor RGB-ledstrips op DC12~24V. De drie uitgangskanalen sturen rood, groen en blauw aan. De controller ondersteunt DMX512 en RDM en gebruikt 3 DMX-adressen. De aansluiting voor de ledstrip heeft een gemeenschappelijke plus (common anode).

Besturing en diminstellingen

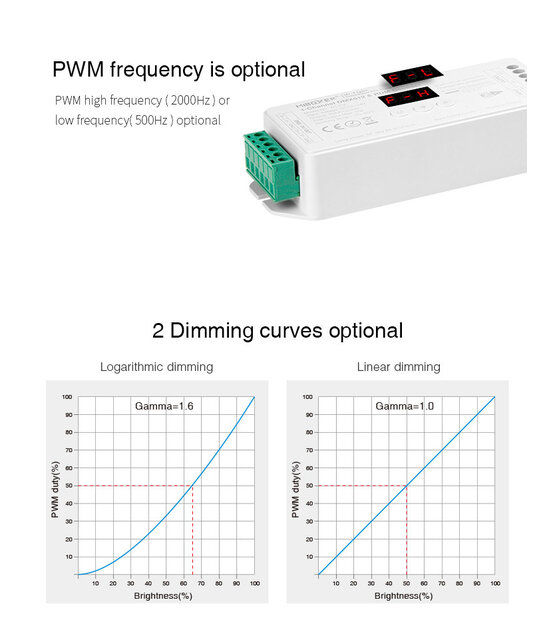

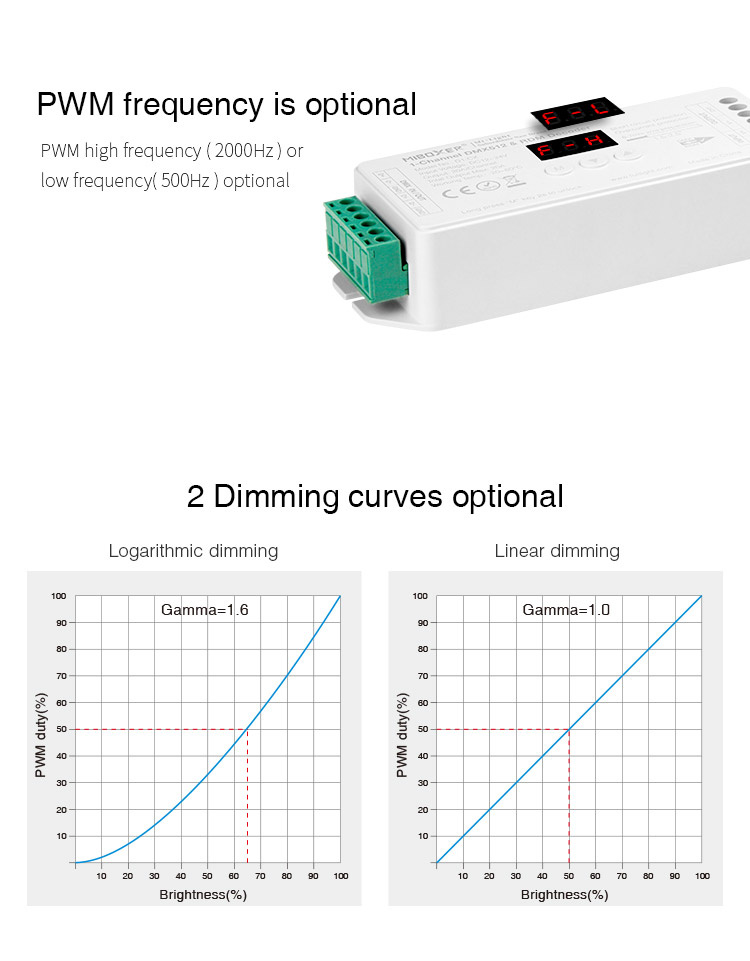

U stelt het DMX-startadres in met de knoppen en het digitale display. De PWM-uitgangsfrequentie is instelbaar op 2000Hz of 500Hz. Ook kunt u kiezen tussen een logaritmische en lineaire dimcurve en tussen vloeiend en standaard dimmen. Het display kan tijdens de automatische vergrendeling gedimd blijven branden of uitschakelen.

Technische specificaties

• De ingangsspanning is DC12~24V.
• De uitgangsstroom is 6A per kanaal, met maximaal 18A totaal.
• De ingangssignalen zijn DMX512 en RDM.

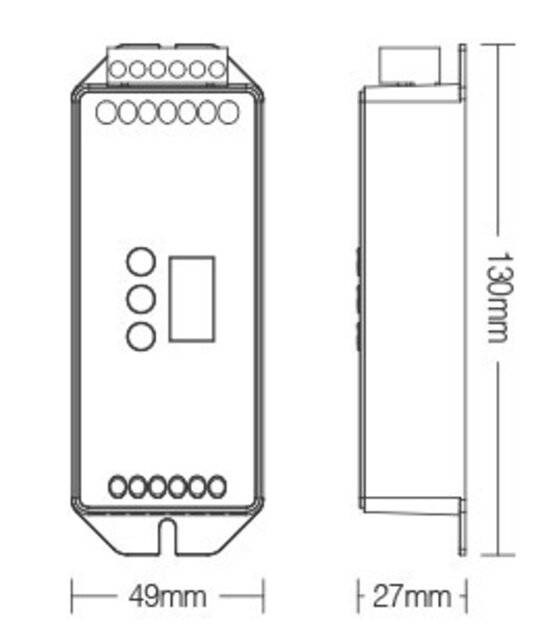

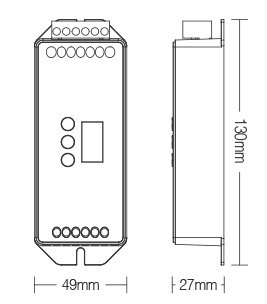

• De afmetingen zijn 130 x 49 x 27 mm.
• De werktemperatuur is -20~60°C.
• De decoder heeft bescherming tegen omgekeerde polariteit, kortsluiting en overstroom, met een zelftest bij het inschakelen.

Installatie en gebruik

Laat de decoder door een professional installeren en instellen. Controleer of de uitgangsspanning van de voeding binnen het spanningsbereik van de decoder valt en of alle bedrading correct is aangesloten voordat u de voeding inschakelt.

De decoder is niet waterdicht. Bij gebruik buiten moet deze in een waterdichte behuizing worden geplaatst.

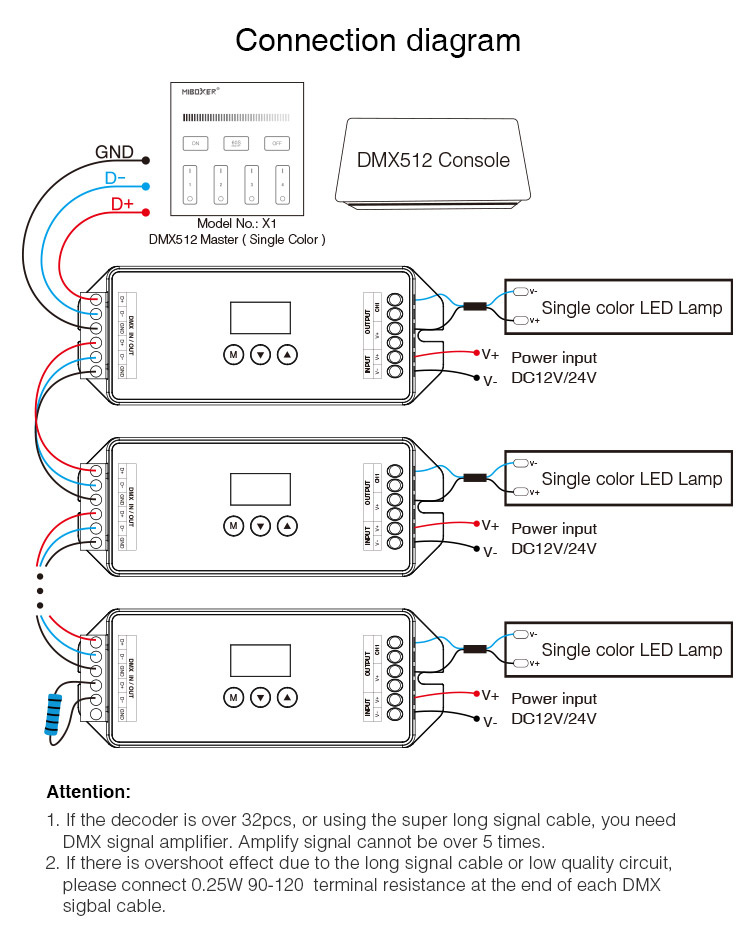

Bij meer dan 32 decoders of een zeer lange signaalkabel is een DMX-signaalversterker nodig. Het signaal mag maximaal 5 keer worden versterkt. Bij overshoot door een lange signaalkabel of een circuit van lage kwaliteit is een afsluitweerstand van 0.25W en 90-120Ω aan het einde van elke DMX-signaalkabel nodig.

In de verpakking

U ontvangt 1 x MiBOXER D3-CX 3-kanaals DMX512/RDM-controller voor DC12~24V.
