WAGO 221-2411 doorvoerconnector met hendels voor koperen geleiders – 2-draads, transparant

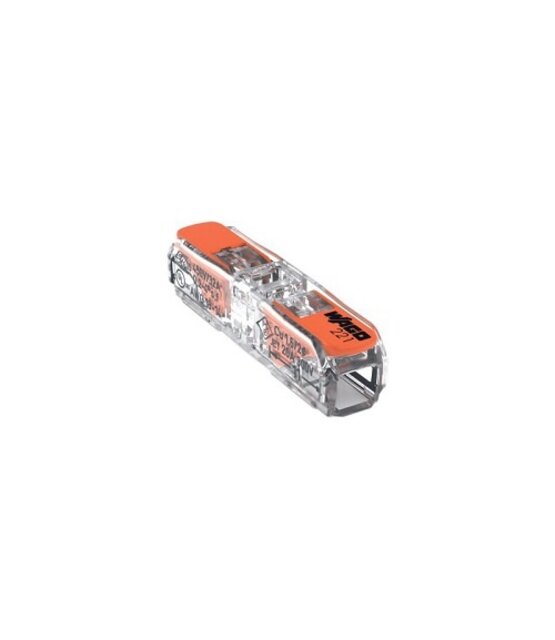

WAGO 221-2411 doorvoerconnector met hendels

De WAGO 221-2411 is een transparante, 2-draads doorvoerconnector voor het doorverbinden van koperen geleiders. De twee klemposities vormen samen één elektrische verbinding. De hendels bedienen de CAGE CLAMP®-aansluiting zonder gereedschap, terwijl de transparante behuizing visuele controle van de aansluiting mogelijk maakt.

Deze connector uit serie 221 is geschikt voor het verlengen van kabels, laboratorium- en testopstellingen en het aansluiten van verlichtingsarmaturen in tussenplafonds. Hij is 8.1 mm breed, 8.9 mm hoog en 35.5 mm diep, zodat u de benodigde inbouwruimte kunt beoordelen.

Geschikte koperen geleiders

De toegestane doorsnede hangt af van het geleidertype. De afstriplengte is 11 mm.

• Massieve geleiders zijn geschikt van 0.2-4 mm² / 20-14 AWG.
• Meeraderige geleiders zijn geschikt van 0.2-2.5 mm² / 18-14 AWG.
• Fijnaderige geleiders zijn geschikt van 0.2-4 mm² / 18-14 AWG.

Elektrische waarden en uitvoering

• De toegekende spanning en stroom conform EN 60664 zijn 450 V en 32 A, bij overspanningscategorie II en vervuilingsgraad 2.
• De toegekende stootspanning onder deze EN-condities is 4 kV.
• De toegekende waarden conform UL, Use Group C, zijn 600 V en 20 A.
• De brandbaarheidsklasse conform UL 94 is V2.
• De behuizing en afdekking zijn transparant; de hendels zijn oranje.
• De maximale omgevingstemperatuur is 85 °C (T85). De continue bedrijfstemperatuur is -60 … +105 °C.

Aansluiten en gebruik

Gebruik de connector uitsluitend als elektromonteur en werk niet onder spanning. Houd rekening met de toegestane geleidertypes, doorsneden, afstriplengte en elektrische waarden. Open de hendel, voer de gestripte geleider tot de aanslag in en sluit de hendel. Neem de hanterings- en veiligheidsinstructies en de geldende nationale voorschriften in acht.
